Приспособление для проверки катушек зажигания

цифровой товар

Артикул: 1635

1125 руб.

Артикул: 1635

Приспособление предназначено для проверки катушек зажигания, непосредственно на двигателе. Принцип действия приспособления основан на контроле качества искры при изменении зазора между электродами.

Описание

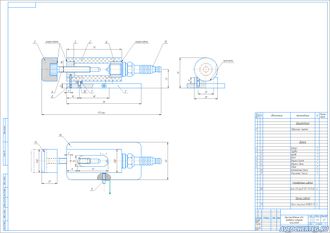

Основу приспособления составляет корпус 1. На корпусе 1 прикручены опоры 7, к которым приклеена трубка 2. Внутри трубки 2 запрессованы втулка свечи 6 и втулка винта 5. В одной втулке ввинчен винт 4 с шайбой 3, в другой втулке – свеча зажигания 11 с обрезанным боковым электродом.

Трубка 2 и шайба 3 выполнены из диэлектрических материалов. Ток передается к винту 4 через контакт 9 и контактный винт 8.

Правила пользования:

- отсоединить катушку зажигания от свечи;

- подключить катушку к свече приспособления;

- подключить провод «массы» приспособления к автомобилю;

- регулировкой винта обеспечит зазор между наконечником винта и контактом свечи не менее 1,5 мм;

- запустить двигатель на оставшихся цилиндрах;

- выворачивать винт приспособления, контролировать качество искры через окно трубки.

Исправная свеча зажигания обеспечивает стабильное искрообразование при зазорах до 10 мм.

Характеристики

Описание к чертежу	Описание с краткими расчетами
Спецификация к сборочному чертежу	есть

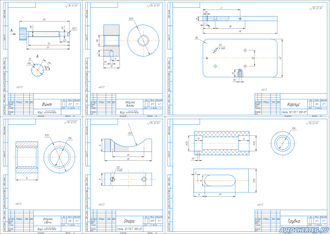

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
