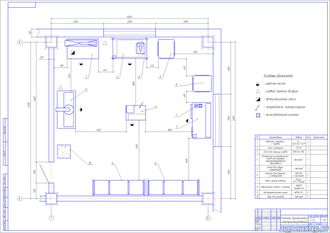

Участок диагностики электрооборудования чертеж планировки

Участок диагностики электрооборудования

Артикул: 1524

250

На участке проводят ремонт и контроль генераторов, стартеров, приборов зажигания, контрольно- измерительных приборов и другой аппаратуры. Разборка-сборка агрегатов электрооборудования производится в основном на верстаках с применением универсального инструмента и специальных приспособлений. Ремонт двигателей и узлов включает замену обмоток и изоляции, припайку проводов, слесарные работы.

Надежность работы электрооборудования автомобилей обеспечивается выполнением определенных работ через установленные промежутки времени. Для электрооборудования имеется определенный перечень работ, проводимых при соответствующем ТО.


Подбор оборудования для объекта проектирования

Наименование

Модель

Кол.

Размеры в плане, мм

Занимаемая

площадь,

м2

1.

Верстак слесарный с тумбой

W 120.WS6/F2.011

1

1370х700

0,96

2.

Стол электрика

СПМ-01-05

1

1300х750

0,98

3.

Стол для паяльных работ

РВП-К1/ЭПС

1

1200х750

0,90

4.

Контрольно-испытательный стенд для проверки электрооборудования автомобиля

СКИФ-1-02

1

565×750

0,42

5.

Стенд для сборки генераторов

Нестанд.

1

1430х700

1

6.

Стеллаж для деталей и материалов

СФМ RAL с настилом

2

2000х600

2,40

7.

Пресс ручной реечный

Stalex AP-1 376502

1

268х135

-

8.

Сверлильный станок с тисками

ЭНКОР Корвет-45

1

440х340

-

9.

Инструментальный шкаф

ШПЗК 05

2

700х600

0,84

10.

Ларь для отходов

Нестанд.

1

500х500

0,25



ИТОГО







7,75

Расчет площади объекта проектирования

Fуч = Fобор. · Кп , м2, где

КП = 4,5 – коэффициент плотности расстановки оборудования;

Fобор. - суммарная площадь горизонтальной проекции технологического оборудования, м2;

Fуч = 7,75 · 4,5 = 34,88 м2

Принимаем Fуч = 36 м2

Описание к чертежу Краткое описание без расчетов
Экспликация оборудования есть
Площадь производственного участка 36 кв.м.
Формат основного чертежа А1
