Приспособление для диагностики генератора
Приспособление для диагностики генератора

Приспособление для диагностики генератора

Артикул: 1574
650 руб.
В корзину

Данное приспособление предназначено для установки генератора с целью диагностирования состояния его подшипников, а также проведения работ по диагностики напряжения зарядки на разных режимах.



Краткая характеристика:

тип – механическое, электропривод с регулируемой частотой вращения ротора

габаритные размеры, мм – 484х290х242

масса, кг – 22,4

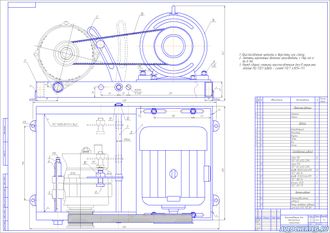

Приспособление состоит из сварной станины 1, выполненной из профильных труб 40х20х2.

В станине установлена направляющая3, на которую за проушину устанавливается генератор. Положение генератора относительно электродвигателя 14 регулируется изменяемой по длине (дополнительно изготавливаемый комплект) втулке 5. Окончательное крепление генератора на проушине осуществляется при помощи фиксатора 4.

К станине крепиться плита 8, на которую устанавливается электродвигатель 14. Плита 8 также регулируется (позиционируется) на станине 1. Это необходимо для дополнительной регулировки натяжения ремня привода 13 при установке различных типов генераторов.

Натяжения ремня привода генератора осуществляется при помощи планки 2, пальца 6 и гайки 10. При этом планка 2 может перемещаться в осевом направлении по оси 7, установленной в станине 1.

Само приспособление крепится к верстаку или столу через болты.



Описание работы приспособления:

Генератор устанавливается за проушину на направляющую приспособления. Планкой регулируется натяжение ремня привода (прогиб ремня не более 10 мм при усилии 10 кг) и фиксируется пальцем и гайкой.

Включается электромотор, устанавливаются количество оборотов, равное оборотам холостого хода коленчатого вала (имитация) из расчета, что передаточное число шкивов составляет 1:2. В процессе работы электродвигателя (и генератора) проверяются:

- посторонние шумы в передней и задней крышке генератора;

- напряжение зарядки (дополнительно требуется мультиметр);

- напряжение зарядки при нагрузке/повышенных оборотах.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

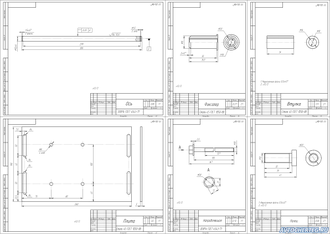

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
