Стенд для сборки якорей генераторов
Стенд для сборки якорей генераторов
Стенд для сборки якорей генераторов
Стенд для сборки якорей генераторов

Стенд для сборки якорей генераторов

Артикул: 1515

600

Разрабатываемый стенд предназначен  для сборки генераторов двигателей различных марок. За основу взят прототип – стенд для сборки генераторов модели 6606-120. Недостатком данного стенда, а также и ряда других стендов, является недостаточное нажимное усилие, которое не позволяет устанавливать шкивы, крышки, вентиляторы на якоря генераторов определенных моделей.


Устройство состоит из сварного стола 1, с тарой для мелких деталей и держателя подготовленных для сборки якорей; передвижного кронштейна 3, на котором установлен перемещаемый вертикально  электрический гайковерт 5. Непосредственно под гайковертом расположено устройство для сборки якорей 4. Пневматический цилиндр установлен под станиной. Управление цилиндром осуществляется краном управления 2

Внутри пневомцилиндра перемещается поршень 10. Шток 12 цилиндра 11 жестко соединен со стойками 13, которые, в свою очередь, шарнирно соединены с прижимной планкой устройства для сборки якорей 4. Данное устройство состоит из состоит из корпуса , диска и трех кулачков, между которыми зажимается якорь генератора (принцип патрона электродрели).

Работа устройства при сборке происходит следующим образом. Подготовленный к сборке якорь устанавливают в корпус 7. Вращением рукоятки устройства для сборки якорей 4 диск через кулачки зажимает якорь генератора. Поршень устанавливается в верхнее положение. На якорь устанавливают опорную чашку. Затем посредством крана управления 2 осуществляют подачу воздуха в надпоршневую полость цилиндра 11. Происходит напрессовывание. Таким же образом напрессовывают крышку и вентилятор.

Затем рукояткой освобождают планку устройства для сборки якорей, отворачивают ее в сторону и гайковертом заворачивают гайку.

Разборка происходит в обратном порядке. Вместо прижимной планки в этом случае устанавливают сменные съемники.


Техническая характеристика стенда


Тип стенда стационарный

Привод пневматический

Давление сжатого  воздуха, МПа 0,63

Усилие на штоке, кН 13,6

Ход штока, мм 130

Масса, кг 65,4

Описание к чертежу Полное описание к чертежу

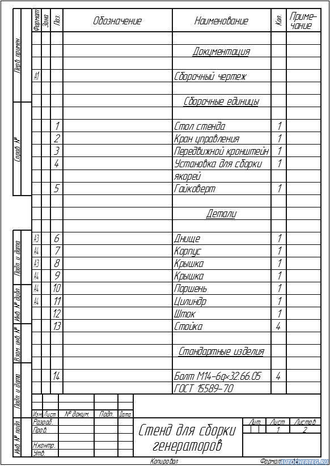

Спецификация к сборочному чертежу есть

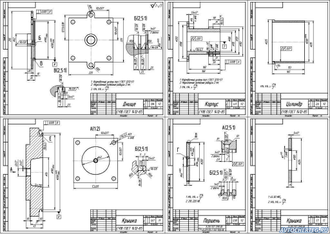

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
