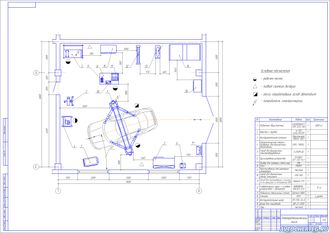

Планировка поста по ремонту и ТО электрооборудования автомобилей

Электротехнический пост

Артикул: 1526

250


Наименование

Модель

Кол.

Размеры в плане, мм

Занимаемая

площадь,

м2

1.

Подъемник двухстоечный

WIEDERKRAFT

WDK-522E/380

1

3600х670

2,41*

2.

Верстак с тумбой

W 120

WS6/F2.011

1

1370х700

0,96

3.

Инструментальная тележка

Верстакофф PROFFI 950.7

1

950х490

0,47

4.

Диагностическая стойка с приборами для диагностики автомобилей

TOPEX 79R500

1

616х742

0,46

5.

Стенд для диагностики электрооборудования

Э-250М-02

1

1200х800

0,96

6.

Пускозарядное устройство

PATRIOT BCT-350 Start 650

1

325х330

0,11

7.

Прибор для проверки света фар

ОПК

1

665х1770

1,18

8.

Стол

PROFFI

1

1200x700

0,84

9.

Приспособление для крепления генератора

Нестанд.

1

410х175

-

10.

Стенд для диагностики свечей зажигания

SMC-100

1

330х185

-

11.

Стенд для тестирования и очистки 6-ти форсунок со встроенной УЗВ

Сорокин 21.6

1

420х450

-

12.

Гидравлический пресс с силовым устройством - домкратом

NORDBERG N3612JL ECO

1

1240х240

0,30

13.

Радиально-сверлильный станок

Optimum RB8S

1

820×290

0,24

14.

Стеллаж

СФМ (4 уровня)

1

2000х1000

2,00

15.

Инструментальный шкаф

ITP-113S-3S-1L

1

1000х500

0,50

16.

Шкаф для спецодежды

ШР-22 L800

1

800х500

0,40

17.

Ларь

Нестанд.

1

500х350

0,18

18.

ИТОГО







8,56

Экспликация оборудования есть
Площадь производственного участка 72 кв.м.
Формат основного чертежа А1
