Приспособление для  ремонта и обслуживания стартеров
Приспособление для  ремонта и обслуживания стартеров

Приспособление для ремонта и обслуживания стартеров

Артикул: 1571
650 руб.
В корзину

Приспособление предназначено для закрепления стартера при его разборке, сборке или диагностике. Принцип действия приспособления основан на принципе тисков. На приспособление возможна полная разборка стартеров.

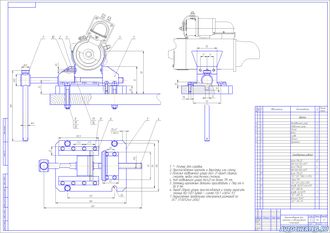

Основа приспособления плита 3, которая крепится к верстаку или столу четырьмя болтами 9 и гайками 11. Крепление к верстаку или столу обязательно, воизбежании падения приспособления с установленным на нем стартером.

На плите 3 установлен неподвижный упор 1, который крепится к плите 3 болтами 8. В этот упор вкручивается винт 4 с рукояткой 7.

При вращении винта 4 перемещается подвижный упор 2, перемещение этого упора ограничивается закрепленными к плите 3 прижимами 6.

Фиксация стартера между упорами приспособления осуществляется скобами 5, которые крепятся к упорам винтами 10. Скобы могут иметь разную конфигурацию по конструкции в зависимости об модели и габаритных размеров стартера, что делает приспособление универсальным в использовании.

Правила пользования:

- установить стартер между скобами приспособления;

- вращать рукоятку приспособления для перемещения подвижного упора и фиксации стартера в необходимом положении;

- осуществить фиксацию стартера;

- произвести необходимые операции по разборке/сборке стартера или его диагностике;

- ослабить фиксацию стартера вращением винта;

- снять стартер или его корпус с приспособления.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

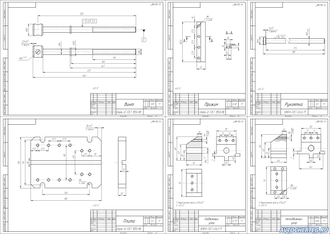

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
