Артикул: 603
720 руб.

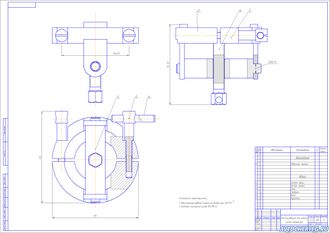

Спроектированная конструкция приспособления предназначена для снятия шкива генератора при его разборке.
Данное приспособление имеет оригинальную конструкцию со сменными захватными полукольцами, что позволяет использовать его для шкивов различных генераторов.
Описание конструкции
Основой конструкции приспособления служат два захвата 1 и 2, выполненные в форме полуколец. Захваты 1 и 2 выполняются точно под диаметр шкива генератора. Захваты фиксируются винтами 5 при помощи рукоятки 6.
Снятие шкива осуществляется вращением тяги 3 с траверсой 4, при помощи той же рукоятки 5.
Порядок работы с приспособлением
- Перед работой необходимо закрепить генератор в тиках или ином зажиме.
- Открутить гайку крепления шкива генератора к ротору.
- Установить полукольца (зажимы) приспособления на шкив.
- Зажать полукольца (зажимы) винтами, проверить надежность установки.
- Вращением тяги, выпрессовать шкив с ротора.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
Комментарии
Добавить комментарий
Здравствуйте, подскажите пожалуйста в кратких расчетах, есть расчеты на прочность, изгиб кручение и тд.
комментировать
Вот такие расчеты
Спецификация есть на самом сборочном чертеже
