Представленное приспособление служит для запрессовки втулок стартеров/генераторов в крышку. Часто втулки поставляются ремонтными и их диаметр больше диаметра вала, что создает необходимость дополнительной обработки (развертки или прошивки втулок). Данное приспособление позволяет выполнить и эту операцию.

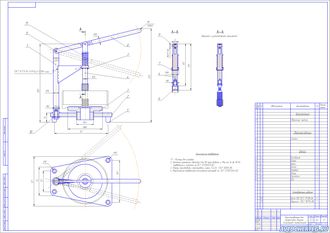

Приспособление состоит из основания 2, на которое устанавливается сварная стойка 1.
В основание 2 вкручивается опора 3 для изменения высоты установки крышки генератора или стартера. Также опора 3 может и не применяться в отдельных случаях.
Процесс запрессовки втулки происходит следующим образом: на стойке 1 перемещается рукоятка 8, которая связана со штоком 4. Шток 4 подпружинен пружиной 11 для возврата в исходное состояние после запрессовки. Шток 4 и рукоятка 8 связаны подвижно при помощи оси 9. Такая же ось 9 связывает стойку 1 и рукоятку 8. Чтобы шток 4 не выходил из оправки стойки 1 устанавливается палец 7, ограничивающий перемещение штока. Запрессовка втулки происходит через оправку 6. Оправки 6 изготавливают комплектом под разные втулки стартеров/генераторов. Для запрессовки нажимают на рукоятку 8 до тех пор, пока втулка не установится в крышку.
Стойка 1 поворотная – поворот осуществляется в основании 2. Стойка крепится к основанию подвижно при помощи болта 10.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|

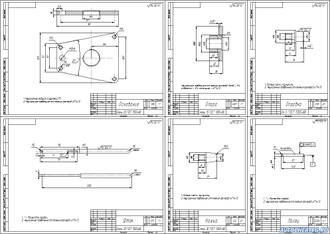

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
