Приспособление для проверки стартеров

цифровой товар

Артикул: 61

1350 руб.

Артикул: 61

Спроектированное приспособление необходимо для проверки стартеров при их ремонте. Основные операции – проверка тягового реле на предмет срабатывания штока реле и вылета муфты, проверка зацепления шестерни привода, проверка потребляемого тока и напряжения. Приспособление стационарное, но при возможности – его можно установить в любое место на столе или верстаке электрика.

Описание

Основной элемент приспособления это сварной корпус 1, обеспечивающий крепления самого стартера и фиксацию приспособления в тисках слесарного верстака или (посредством болтов) – к столу электрика. Стартер фиксируется на корпусе 1 благодаря двум фиксаторам 5 с барашковыми гайками 2. При этом положение стартера регулируется относительно зубчатого колеса (венца) 14. Кроме этого еще одной опорой стартера является стойка 4, которая имеет растяжку 8 и упор 3. Растяжка 8 имеет резьбовую часть с левой и правой резьбой и контргайкой 10. Привод стартера при проверки входит в зацепление с венцом 14, который вращается на валу 6 в двух конических подшипниках 13. Преднатяг в подшипниках 13 осуществляется при помощи гайки 11.

Характеристики

Описание к чертежу	Краткое описание без расчетов
Спецификация к сборочному чертежу	есть

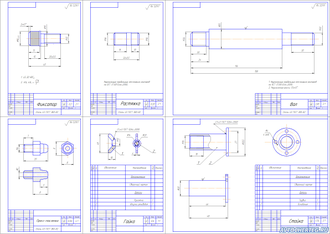

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
