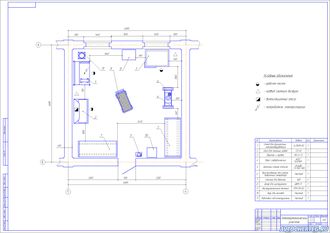

Планировка электротехнического участка АТП на Авточертеж.ру

Электротехнический участок

Артикул: 1523

250

В электротехническом отделении проводят ремонт и контроль генераторов, стартеров, приборов зажигания, контрольно- измерительных приборов и другой аппаратуры. Разборка-сборка агрегатов электрооборудования производится в основном на верстаках с применением универсального инструмента и специальных приспособлений. Ремонт двигателей и узлов включает замену обмоток и изоляции, припайку проводов, слесарные работы.

Надежность работы электрооборудования автомобилей обеспечивается выполнением определенных работ через установленные промежутки времени. Для электрооборудования имеется определенный перечень работ, проводимых при соответствующем ТО.


Подбор оборудования для объекта проектирования



Наименование

Модель

Кол.

Размеры в плане, мм

Занимаемая

площадь,

м2

1.

Стенд для диагностики электрооборудования

Э-250М-02

1

1200х800

0,96

2.

Стол для паяльных работ

СП-03

1

1250х730

0,91

3.

Верстак с тумбой

ВП-3/1.2

1

1200х860

1,03

4.

Пресс гидравлический

AE&T Т61210М

1

1060х540

0,57

5.

Заточной станок (точило)

Калибр ТЭ-150/300

1

300х200

0,06

6.

Приспособление для снятия подшипника генератора

Нестанд.

1

d148

-

7.

Стеллаж для деталей

SGR

2

2000х800

3,2

8.

Шкаф для инструмента

ШИМ-11

1

700х520

0,36

9.

Инструментальная тележка

ТРМ-09-02

1

1155х500

0,58

10.

Ларь для отходов

Нестанд.

1

500х500

0,25

11.

Подставка под огнетушитель

Нестанд.

1

350х350

0,12



ИТОГО







8,04



Расчет площади объекта проектирования

Fуч = Fобор. · Кп , м2, где

КП = 4,5 – коэффициент плотности расстановки оборудования;

Fобор. - суммарная площадь горизонтальной проекции технологического оборудования, м2;

Fуч = 8,04 · 4,5 = 36,18 м2

Принимаем Fуч = 36 м2

Описание к чертежу Краткое описание без расчетов
Экспликация оборудования есть
Площадь производственного участка 36 кв.м.
Формат основного чертежа А1
