Каталог чертежей / Чертежи приспособлений и стендов

Приспособление для откручивания полюсных винтов стартера

Артикул: 668

495 руб.

В корзину

Спроектированное приспособление служит для откручивания полюсных винтов стартера грузовых и легковых автомобилей. Приспособление устанавливается на верстак или стол и крепится болтами воизбежании его опрокидывания во время работы.

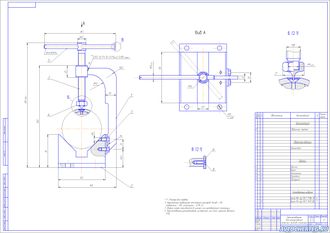

Приспособление представляет собой призму 2, благодаря которой можно установить стартер любого типа и размера. К призме крепится сварной кронштейн 1, в верхней части которого установлена резьбовая втулка. В этой втулке вращается винт 3 с наконечником 4. Наконечник является основным элементов, при помощи которого откручиваются полюсные винты. Вращение винта 3 производится рукояткой 5, но одном конце которой установлена заглушка 6, а на другом – выполнена расклепка.

Описание к чертежу	Краткое описание без расчетов
Спецификация к сборочному чертежу	есть

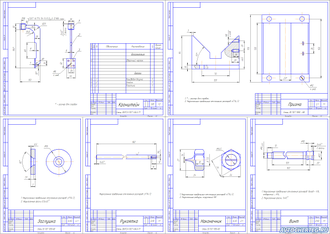

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
