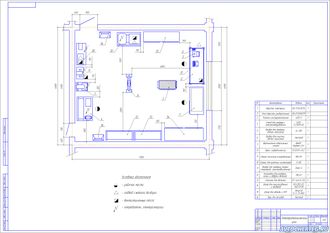

Планировка электротехнического цеха АТП

Электротехнический цех

Артикул: 1525

250 руб.

В корзину

В электротехническом участке производят ремонт и контроль генераторов, стартеров, приборов зажигания карбюраторных двигателей, контрольно измерительных приборов и другой аппаратуры электросистемы автомобилей.

Поступивший неисправный на участок прибор подвергается разборке в процессе которой определяются явные неисправности. Скрытые неисправности выявляются с использованием приборов и стендов. После выявления неисправности делается заключение о возможности ремонта прибора в данных условиях. Если ремонт возможен то прибор восстанавливается, проводятся его испытания и прибор поступает на склад электротехнического участка. В дальнейшем он будет применен для замены неисправного для сокращения времени простоя автомобиля на ремонте. Если ремонт не возможен то прибор разбирается на запчасти и они также поступают на склад электротехнического участка. Таким образом электротехнический участок имеет свой оборотный фонд.

Описание Характеристики

№

Наименование

Модель

Кол.

Размеры в плане, мм

Занимаемая

площадь,

м2

1.

Верстак электрика

СВ-1Т.04.00.14

1

1400х690

0,97

2.

Стол-верстак  универсальный

СВ-0Т.00.00.19

1

1800х690

1,24

3.

Тележка инструментальная

WDS-5

1

870х450

0,39

4.

Стенд для проверки электрооборудования

ГАРО

Э-250М-02

1

1200х800

0,96

5.

Прибор для проверки свечей зажигания

SL-100

1

360х250

-

6.

Прибор для очистки свечей зажигания

Нестанд.

1

170х84

-

7.

Вертикально-сверлильный станок

ЭНКОР Корвет-244

1

450×580

0,26

8.

Пресс гидравлический

T61250M AE&T

1

922х292

0,27

9.

Станок точильно-шлифовальный

3К631А

1

350×600

0,21

10.

Станок для проточки коллекторов

Э-105

1

1100×480

0,53

11.

Прибор для проверки якорей стартеров, электродвигателей

ПУНС-5

1

265х265

-

12.

Установка для разборки, мойки и обдувки деталей

МВ-01

1

1200×700

0,84

13.

Стеллаж для деталей

ОРГ-1468-05-300

2

1400х500

1,4

14.

Шкаф для приспособлений и приборов

ВЛ-052-02 (КД-01-И)

1

2000х625

1,25

15.

Шкаф для одежды и СИЗ

ПРАКТИК LS 21-80U

1

1830х500

0,92

16.

Ларь для отходов

Нестанд.

2

550х300

0,34



ИТОГО







9,58
Описание к чертежу Краткое описание без расчетов
Экспликация оборудования есть
Площадь производственного участка 42 кв.м.
Формат основного чертежа А1

Нет комментариев

Добавить комментарий
