Приспособление для закрепления стартера
Приспособление предназначено для закрепления стартера при его разборке или диагностике. Принцип действия приспособления основан на принципе пневмотисков. На приспособление возможна полная разборка стартеров, включая снятие полюсных винтов.
Характеристики:
Габаритные размеры, мм – 225х150х97
Масса, кг – 14,5
Тип – стационарный, устанавливается и крепится к столу или верстаку
Привод – пневматический
Рабочее давление, МПа – не более 7
Описание устройства
Приспособление состоит из станины 1, которая крепится к столу или верстаку для надежной фиксации при монтажных работах. На станине 1 установлен пневмоцилиндр, состоящий из двух крышек 3 и 4, цилиндра 7, поршня со штоком 5. Пневмоцилиндр установлен на станине 5 при помощи стоек 8 со шпильками 14. Уплотнение ответственных соединений осуществляется при помощи уплотнительных колец 16, 17 и сальников 15.
Кроме этого, к станине 5 крепятся два неподвижных упора 1, на которые устанавливается стартер. Прижим и фиксация стартера осуществляется при помощи подвижного упора 2, соединенного с поршнем 5.
Правила пользования:
- подключить сжатый воздух к задней крышке цилиндра (давление не более 7 МПа);
- установить стартер на неподвижные упоры;
- подать воздух в пневмоцилиндр;
- осуществить фиксацию стартера;
- произвести необходимые операции по разборке стартера или его диагностике;
- выключить подачу воздуха;
- снять корпус стартера с приспособления.
Правила ТО и ТБ
- не работать с приспособлением без защитных прозрачных очков или маски;
- не отсоединять шланг подачи сжатого воздуха при работе с приспособлением;
- не допускать попадания посторонних предметов в область прижима;
- не работать с незакрепленным к столу или верстаку приспособлением;
- неисправные детали подлежат замене;
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

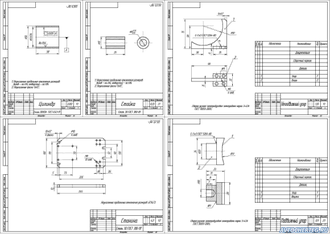

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
