Приспособление для разборки стартеров
Приспособление для разборки стартеров

Приспособление для разборки стартеров

Артикул: 1583
550 руб.
В корзину

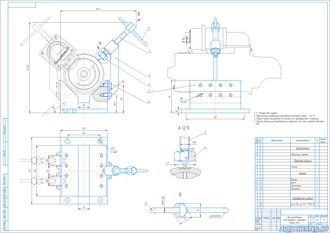

Спроектированное приспособление служит для закрепления автомобильного стартера при его ремонте или диагностике.

Приспособление устанавливается на верстак или стол и крепится болтами во избежании его опрокидывания во время работы.


Приспособление состоит из корпуса 2, представляющего собой призму.

К корпусу крепиться стойка 1. Стойка 1 служит для удержания корпуса стартера на приспособлении, а также для откручивания полюсных винтов, в случае, когда необходима замена обмоток статора. Удержание стартера происходит вращением винта 3 за рукоятку 5.

В случае откручивания полюсного винта, на винт 3 устанавливается наконечник 4.

Стойка 1 с винтом 3 может переставляться как с левой стороны корпуса, так и с правой.

Корпус 2 приспособления обязательно крепиться к столу или верстаку.


Работа с приспособлением заключается в следующем:

 Стартер устанавливается на призму;

 Вращением винта, подводится наконечник к полюсному винту и слегка поджимается;

 Гаечным ключом (27’’) наконечник вращается и откручивается полюсный винт стартера;

 По мере откручивания полюсного винта откручивается и винт приспособления.

 Для закрепления стартера (без откручивания полюсных винтов), наконечник удаляется и винтом прижимается к плоскости призмы. При необходимости – могут устанавливаться две стойки с винтами.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

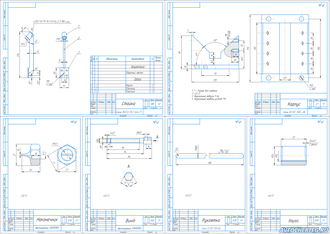

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
