Приспособление для крепления генератора
Данное приспособление предназначено для быстрого крепления генератора при его ремонте или диагностике. Фиксация генератора осуществляется через проушину крепления его к двигателю. Принцип приспособления основан на принципе быстрозажимных тисков с эксцентриковым механизмом.
Краткая характеристика:
тип – механическое
габаритные размеры, мм – 410х105х175
масса, кг – 18,5
усилие закрепления детали, Н – 20…22
Приспособление состоит из корпуса 1, на котором установлена подвижная щека 2. Фиксация подвижной щеки 2 на корпусе 1 осуществляется через болт 11. Направление движения подвижной щеки 2 происходит благодаря стержню 8 и пружине 7. Корпус 1 и подвижная щека 2 имеют пластины 5, между которыми зажимается деталь. Эти пластины съемные и могут быть заменены на другие (исходя из формы и размеров закрепляемых корпусов генераторов). Эксцентриковый механизм состоит из: опоры 3, шайбы 9 и эксцентрика 4. Опора 3 эксцентрикового узла к корпусу 1 тисков также крепится посредством болта 6.
Само приспособление крепится к верстаку или столу через болты.
Описание работы приспособления:
Генератор (проушина крепления) устанавливается между пластинами 5 приспособления, поворачивают эксцентрик 4 до момента полной фиксации корпуса генератора между пластинами. После выполнения ремонтных или диагностических работ, эксцентрик 4 ослабляют, генератор (или его корпус) снимают с приспособления.

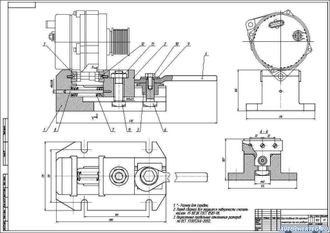

Описание к чертежу | Описание с краткими расчетами |

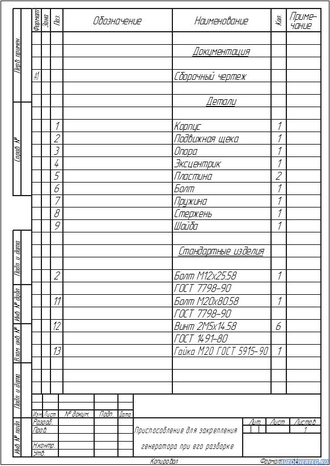

Спецификация к сборочному чертежу | есть |

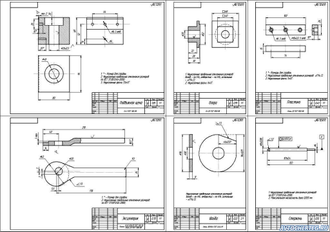

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
