Приспособление для проверки натяжения ремня генератора

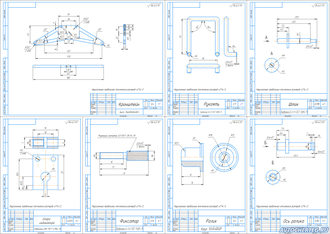

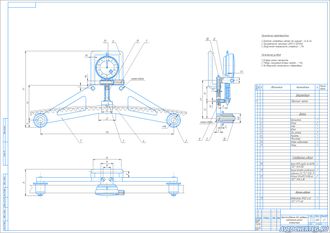

Приспособление представляет собой кронштейн 1, на котором установлена опора индикатора 8, с индикатором часового типа 13. Опора 8 прикручивается к кронштейну 1 винтами 10. Фиксация индикатора осуществляется фиксатором 7.

Измерительный шток индикатора входит в ток 4, который подпружинен пружиной 11 и ограничен в перемещении упором 3. Упор 3т позиционируется на кронштейне при помощи пальцев 9.

Приспособление опирается на поверхность ремня генератора при помощи роликов 2, которые вращаются на осях 5 и ограничены в продольном перемещении стопорными кольцами 12.

При измерении приспособление удерживается рукоятью 6, концы которой запрессованы кронштейн 1.

Описание работы приспособления:

Ролики приспособления заводятся под ремень генератора в самом его длинном пролете (обычно – верхнее положение).

Индикатор приспособления устанавливается на «0», при этом его шток должен касаться поверхности ремня.

Потянув за рукоятку приспособления до установления максимального прогиба ремня. В этот момент – на индикаторе фиксируется усилие, при котором прогиб ремня – максимален. Если индикатор указывает значение менее 10 кН – ремень натянут недостаточно, при значении более 30 кН – ремень перетянут. Значения, при котором прогиб и натяжение ремня в норме должны составлять от 10 до 30 кН.

Далее запускается и прогревается двигатель. После прогрева повторяют замер. Данная операция актуально для двигателей с автоматическим натяжителем ремня привода генератора.
