Приспособление для снятия подшипника генератора
Проектируемое приспособление предназначено для выпрессовки подшипника передней крышки генератора. Приспособление является дополнительной оснасткой к прессу.
Краткая характеристика:
тип – механическое, переносное, ручное
габаритные размеры, мм – d148х150
масса, кг – 7,5
допустимое усилие спрессовки детали, Н – 220…380 Нм
область применения –выпрессовка втулок/подшипников их корпусных деталей и деталей класса «круглые стержни».

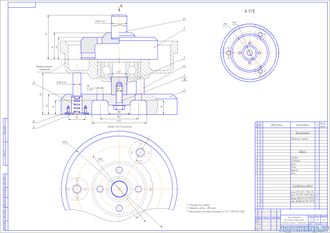

Приспособление состоит из основания 2, которое устанавливается на рабочий стол пресса. В основании 2 установлен шток 3. Данный шток воспринимает основную нагрузку при снятии подшипника.
В основании 2 установлены три подпружиненных пальца 4. На эти пальцы укладывается крышка генератора в сборе с подшипником. Функция данных пальцев – удерживать крышку в горизонтальном положении в процессе ее разборки. При выпрессовке подшипника, пальцы 4 вместе с крышкой генератора перемещаются внутрь основания 2. Пружины 9 возвращают пальцы 4 в исходное положение после монтажных работ. Пружины 9 удерживаются крышками 5.
Корпус крышки генератора прижимается при помощи оправки 1 и штока 6. Длина штока 6 устанавливается в зависимости от типа и размеров пресса. В данном приспособлении эта длина составляет 50 мм.
Процесс снятия подшипника генератора:
- установить приспособление (основание) на стол пресса, проверить надежность установки;
- установить крышку генератора в сборе с подшипником на пальцы приспособления таким образом, чтобы центральное отверстие крышки совпало со штоком приспособления, а сам шток – уперся во внутреннее кольцо подшипника;
- установить оправку приспособления вместе со штоком, проверить установку, при которой центр штока должен совпадать с центром пунсона пресса и центром подшипника генератора;
- произвести спрессовку подшипника. Подшипник должен переместиться во внутреннюю полость оправки;
- стравить давление в прессе, разобрать приспособления, снять крышку и подшипник.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |
Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
