Прибор для очистки свечей зажигания
Приспособление предназначено для очистки свечей зажигания, снятых с автомобиля. Принцип действия приспособления основан на работе пескоструйного аппарата.

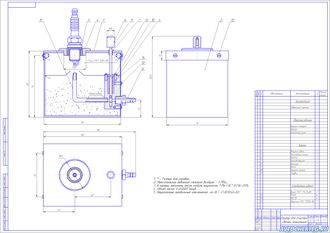

Основу приспособления составляет корпус 2, выполненный из листовой стали толщиной 1 мм. Корпус сварной. Сверху корпуса закрепляется крышка 1.
Внутри корпуса 1 устанавливается клапанный узел, состоящий из корпуса 3, штока 9, пружины 14, крышки штока 10. К клапанному узлу впрессовывается трубка подачи сжатого воздуха 11. Работа клапанного механизма включается при помощи кнопки 6, которая воздействует на шток 9. Перемещение штока 9 в крышке 1 осуществляется при помощи направляющей 7. Сжатый воздух подается через штуцер 8.
Свеча зажигания устанавливается во втулку 4, которая ввинчивается в крышку корпуса 1. Втулка 4 имеет резиновое кольцо 5, служащее для уплотнения при установке свечи и работе приспособления.
Клапанный узел крепится внутри корпуса 2 при помощи винтов 12, этими же винтами крепится крышка корпуса 1.
Приспособление устанавливается на стол или верстак, специального крепления и фиксации не требует.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

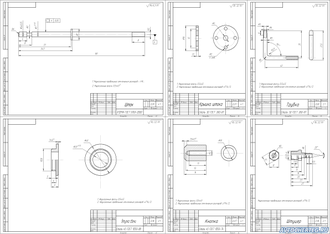

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
