Дымогенератор
Приспособление предназначено для генерации дыма, который, в дальнейшем, подается в трубопроводы систем автомобиля для выявления мест нарушения герметичности (мест утечек). Принцип действия прибора основан на нагреве глицеринового масла свечей накала и подачи при помощи сжатого воздуха плотного дыма по трубопроводу (шлангу).

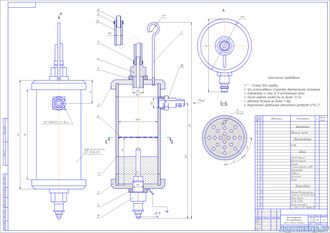

Приспособление состоит из колбы 1 с двумя крышками: верхней 3 и нижней 2. В нижнюю крышку 2 устанавливается свеча накала 11 через уплотнительную шайбу 5. Свеча накала подключается к сети постоянного тока 12 В (+). В верхней крышке 3 установлен штуцер 4 с уплотнительной шайбой 5и подвеска 7 для удобства размещения приспособления в моторном отсеке автомобиля. К штуцеру 4 крепится шланг 12, один конец которого содержит наконечник 8 (опционально – наконечник может иметь иную конструкцию). Уплотнение шланга осуществляется при помощи хомутов 9. Для подачи воздуха в колбу вкручивается быстросъемный штуцер 10 (Rapid ¼). Для уменьшения колебания масла в колбе предусмотрена перегородка 6.
Правила пользования:
- открутить верхнюю крышку колбы;
- залить в колбу глицериновое масло не более 70 мл;
- закрутить верхнюю крышку;
- расположить прибор в моторном отсеке автомобиля;
- подключить сжатый воздух к штуцеру (не более 3 МПа);
- подключить прибор к аккумулятору автомобиля;
- дождаться появления дыма из наконечника приспособления;
- направить наконечник в трубопровод/коллектор/уплотнение, проверить наличие утечек по появлению дыма в диагностируемых уплотнениях;
- выключить подачу воздуха, отсоединить приспособление от АКБ;
- открутив верхнюю крышку, слить остатки масла;
Правила ТО и ТБ
- не работать с приспособлением без защитных прозрачных очков или маски;
- не отсоединять шланг подачи сжатого воздуха при работе с приспособлением;
- приспособление во время работы сильно нагревается: не прислоняться руками к колбе во время работы;
- периодически проверять состояние сварочных швов и элементов приспособления;
- неисправные детали подлежат замене;
- раз в полгода промывать внутреннюю полость колбы.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

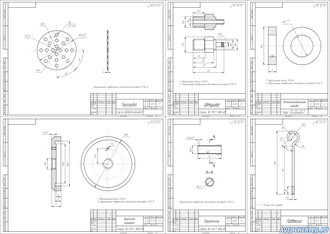

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
