Стенд для проверки бензонасосов
Артикул:
76
500
Стенд предназначен для проверки бензонасоса автомобиля ЗИЛ-130 на производительность, герметичность клапанов и развиваемое давление топлива.

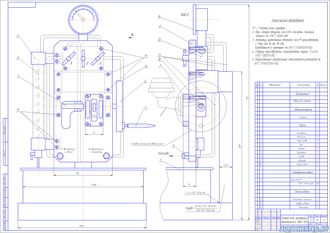

Стенд состоит из станины 1, на которой закреплен бачок с топливом. К станине 1 крепится основание 2, на котором размещен клапанный механизм прибора 12, манометр 14, проставка под различные типы топливных насосов 3, вала прибора 5 с вилками 10. Вал вращают посредством колеса 6 и рукоятки 7. Топливо из бензонасоса при вращении вала может поступать в измерительную колбу 8, которая удерживается двумя упорами 4. Соединения клапанного механизма и штуцеров 9 подачи топлива от бензонасоса осуществляется посредством медных трубок 13.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |

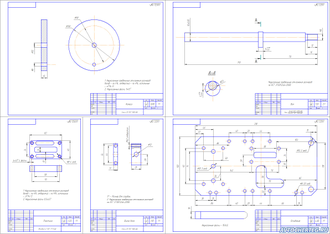

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
:format(png)/9d915ebbe9095fd.ru.s.siteapi.org/img/97e18ae932ea58e1db4c4a4741f5da834d2d8a15.jpg "Стенд для проверки топливного насоса ЗИЛ")
:format(png)/9d915ebbe9095fd.ru.s.siteapi.org/img/8a1f712c00a5fe791d09d87e1eacf95efa070357.jpg "Топливный участок АТП")
