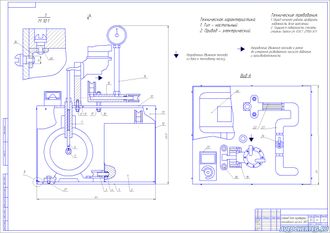

Стенд для проверки топливного насоса ЗИЛ
Стенд для проверки топливного насоса ЗИЛ

Стенд для проверки топливного насоса ЗИЛ

Артикул: 718

500 руб.

В корзину

Стенд предназначен для проверки топливного насоса после ремонта. На стенде можно проверить развиваемое давление и герметичность клапанов насоса.


Стенд состоит из следующих деталей:

1

основание

9

шпилька

2

бак

10

шпилька рампы

3

штуцер

11

крышка

4

гайка

12

торцевая стенка

5

кулачек

13

боковая стенка

6

штанга

14

переходник

7

корпус штанги

15

рампа

8

стойка

16

уголок



 И стандартных крепежных элементов и фитингов:

Гайка М8 ГОСТ 5915-70

17

манометр

22

Болт М8*40 ГОСТ 5915-50

18

шланг

23

БОЛТ М8*30ГОСТ 5915-50

19

кран

24

Винт М 4 *8 ГОСТ 5915-50

20

контроллер

25

Болт М6*30 ГОСТ 5915-50

21

электромотор

26



Для проверки насоса необходимо установить его на стойку 8 и закрепить стандартным крепежом, на контроллере 25 установить частоту вращения вала 800 оборотов в минуту что будет соответствовать холостому ходу автомобиля и проверить давление на манометре 22. Плавно увеличивая число оборотов следить за давлением. После проверки давления нужно установить холостой ход и закрыть кран 24 и выключить электромотор 26 проследить за падением давления на манометре.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
