Приспособление для проверки топливных рамп
600 руб.
Спроектированное приспособление предназначено для проверки топливных рам инжекторных двигателей в сборе с топливными форсунками. Приспособление позволяет проверить качество распыла форсунок, давление в топливной рампе, исправность регулятора давления.

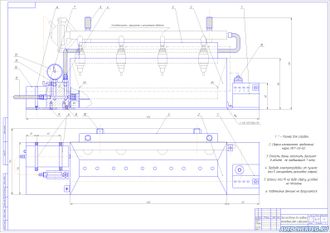

Приспособление располагается на основании, к которому посредством уголком крепится сварная ванна (2) с бензином. К краю этой ванны закрепляется опора рампы (3). К опоре топливная рампа крепится при помощи фиксаторов (5). Еще к основанию закреплены: блок манометра (4), электробензонасос (14) и пульт управления (1). Бензонасос одним своим штуцером установлен в ванну (2) посредством уплотнительного кольца (13). Все штуцера соединяются между собой бензошлангами (11). Электропроводка от пульта управления проложена в резиновой гофре (15). Бензонасос закреплен хомутами (6). Давление топлива фиксируется манометром ДЛ-93 (12). Приспособление может быть установлено как на верстаке, так и на инструментальной тележке.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |

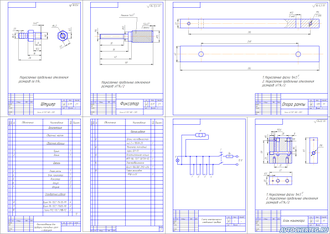

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
