Стенд для проверки форсунок
300 руб.
Основное назначение стенда — проверка топливных форсунок дизельного двигателя на предмет давления впрыска, качества распыла и расхода топлива. Стенд прост у устройстве, не требует сложного технического обслуживания и может быть применен на АТП в топливном участке.

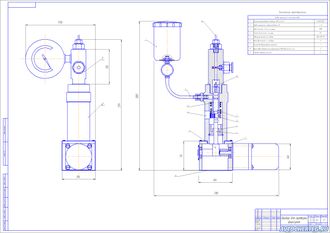

Подключают диагностируемую форсунку к штуцеру (8) через топливопровод. Проверяют уровень топлива в бачке (7). Регулировочным клапаном настраивают нужное давление. Включают электродвигатель. Он передает вращение кулачковому валу (6), который в свою очередь толкает шток(4). Поршень(5) не дает топливу протекать на кулачковый вал. Ось(11) соединена со штоком(4) через хомут(12). Хомутом можно регулировать ход иглы. Закрепляют фиксатором(14) хомут во избежание изменения в процессе работы хода иглы. Топливо из бачка(7) через трубку(9) поступает в приспособление. Затем топливо под высоким давлением подается на форсунку. Контролируют по манометру получившиеся давление, если оно меньше или больше необходимого то форсунку необходимо регулировать, если оно отвечает требованиям технической документации то форсунку отправляют на посты ТР.
| Описание к чертежу | Краткое описание без расчетов |

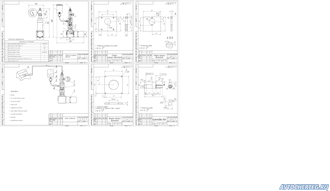

| Спецификация к сборочному чертежу | есть |

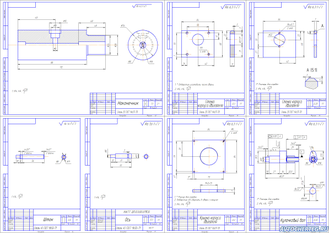

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А3 |
:format(png)/9d915ebbe9095fd.ru.s.siteapi.org/img/8a1f712c00a5fe791d09d87e1eacf95efa070357.jpg "Топливный участок АТП")
