Приспособление для проверки уровня электролита в АКБ
Приспособление для проверки уровня электролита в АКБ

Приспособление для проверки уровня электролита в АКБ

Артикул: 350

550 руб.

В корзину

Данное приспособление предназначено для проверки уровня электролита в АКБ грузовых автомобилей и автобусов. Измерение уровня происходит по принципу «сообщающихся сосудов», когда измеряемый уровень электролита отображается в стеклянной колбе приспособления.


Краткая характеристика:

- механическое, ручное, переносное

- область применения – аккумуляторный участкок

- габаритные размеры, мм – 180х52,5х64

- масса, кг – 1,85

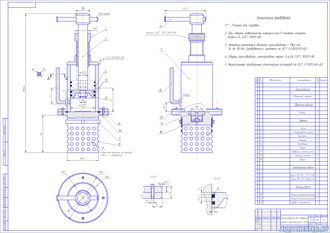

Основа работы устройства – это насос, откачивающий необходимое количество электролита в свою полость для дальнейшего измерения. Насос состоит из корпуса 1, внутри которого имеется шток 2, поршень 5, основание 6, обратный клапан 9, шарик обратного клапана 10. Величину забираемого уровня электролита (величина Х на сборочном чертеже) регулируют изменяя объем камеры насоса. Такое изменение осуществляется регулировочным упором 3, который ограничивает ход штока 2 и поршня 5. Расстояние Х, в зависимости от типа АКБ, измеряют непосредственно на самом аккумуляторе (от верхней крышки до места спайки крышки и корпуса АКБ).

Для забора электролита служит заборник 8, представляющий собой резиновый шланг, прошитый большим количеством отверстий. Заборник 8 удерживается на основании 6 хомутом 7.

Для оценки уровня электролита служит стеклянная трубка 15.


Работа с приспособлением:

- открутить пробки АКБ;

- замерить расстояние от верхней крышки АКБ до места спайки крышки с корпусом АКБ;

- регулировочным упором приспособления установить измеренное расстояние;

- установить приспособление на АКБ, направив заборник внутрь АКБ;

- отобрать часть электролита;

- контролировать уровень электролита в стеклянной колбе (при максимальном уровне электролита в АКБ – колба будет полностью заполнена);

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

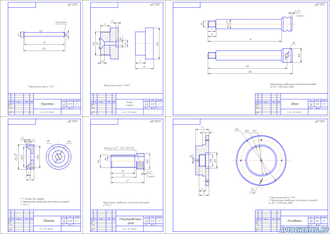

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
