Разрабатываемая конструкция тележки предназначена для транспортировки аккумуляторных батарей на аккумуляторном участке и в зону ТР, где данные аккумуляторные батареи устанавливаются или снимаются с автомобилей.
Описание устройства и работы конструкции.

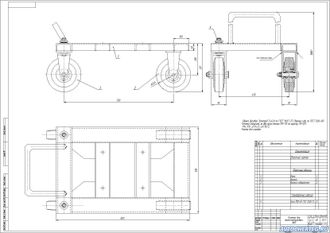

Тележка представляет собой сварную раму 1, которая имеет четыре колеса. Два из них – простые колеса 1, два – поворотные 2.

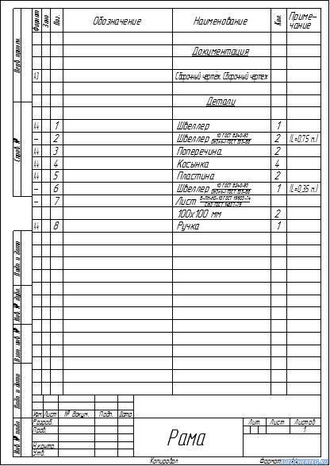

Рама 1 состоит из швеллеров 1 и 2. Поперечин 3, служащих усиливающими элементами, косынок 4 и пластин 5. Рама 1 имеет ручку 8. Настил рамы 1 выполнен из листа 7.

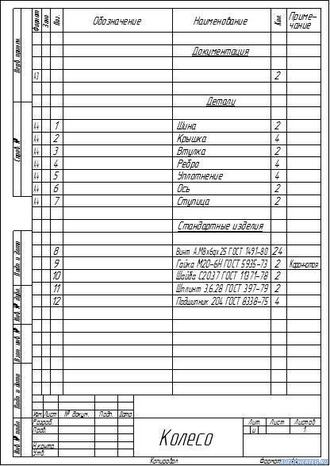

Блок колес имеет шины 2, ступицы 7. Вращение осуществляется на осях 6 и втулках 3. Колеса имеют крышки 2 с уплотнениями 5. Внутри колес расположены подшипники 12 для облегчения вращения колес.
Правила эксплуатации и обслуживания.
- при работе с АКБ, включая ее транпортировку, допускаются только лица, прошедшие инструктаж по технике безопасности;
- на тележку устанавливать не более 2-х АКБ;
- запрещается устанавливать АКБ друг на друга;
- транспортировать тележку необходимо аккуратно, избегая столкновений со стендами прочим оборудованием участка;
- периодически следить за состоянием всех сварных и резьбовых соединений тележки;
- при обнаружении неисправных деталей их заменить;
- не реже одного раза в год смазывать трущиеся детали тележки смазкой
Литол 24 ГОСТ8581-88;
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|

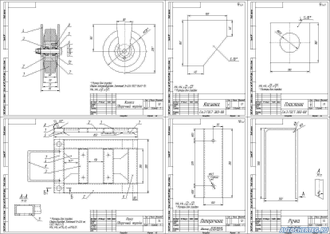

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
