Приспособление для проверки тормозных цилиндров
600 руб.
Стенд предназначен для проверки рабочих тормозных цилиндров. На стенде проверяют работоспособность цилиндра, отсутствие утечек тормозной жидкости, работу поршней цилиндра.
Краткая характеристика:
Тип – механическое, стационарное;
Габаритные размеры, мм – 340х110х165;
Масса, кг – 25.

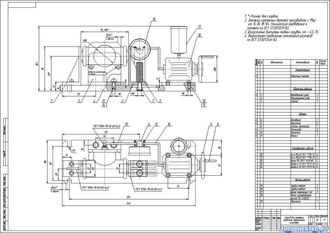

Стенд состоит из основания 1, к которому крепятся стойка 3, подвижный упор 1 и регулируемый в осевом положении упор 2. На стойке 3 устанавливается проверяемый тормозной цилиндр. Данный элемент стенда позволяет устанавливать любые цилиндры. Крепление цилиндра осуществляется по месту, т.е. рассверливаются отверстия под винты крепления цилиндра конкретно под каждый РТЦ.
Положение упора 2 фиксируется фиксаторами 5 с планшайбами 7.
Тормозная жидкость, с давлением, создаваемым ручным центробежным насосом 18, поступает из бачка 17 по трубкам 15 и 16. Жидкость проходит через манометр 19. Вращение насоса 18 осуществляется колесом 9 и рукояткой 8.
| Описание к чертежу | Описание с краткими расчетами |
| Спецификация к сборочному чертежу | есть |
| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
