Прибор для проверки свечей зажигания (разрядник)
Приспособление предназначено для проверки свечей зажигания, снятых с автомобиля. Принцип действия приспособления основан на контроле качества искры под давлением, имитирующем работу в условиях реального двигателя.

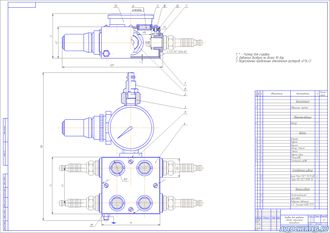

Основу приспособления составляет корпус 1, выполненный из листовой стали толщиной 1 мм. Корпус сварной. Сверху корпуса закрепляется крышка 4. Уплотнение крышки к корпусу производится при помощи уплотнительной прокладки 12.
Крышка корпуса имеет четыре смотровых окна для контроля искрообразования. Смотровые окна состоят из корпуса стекла 5 и вклеенного в него стекла 6.
Свечи зажигания ввинчиваются в муфту свечи 7.
В корпусе 1 приспособления устанавливается регулятор давления 13 сжатого воздуха вместе с манометром. Устанавливается регулятор посредством планшайбы 8 и стопорной шайбы 9. Сжатый воздух подается в редуктор через штуцер 2 и муфту 3.
Корпус 1 приспособления имеет гайку 11 с вваренной шпилькой для присоединения провода массы с зажимом.
Правила пользования:
- установить свечи зажигания в муфты приспособления, затянуть свечи моментом 5-6 Нм;
- подключить высоковольтные провода двигателя автомобиля, подключить массу к корпусу автомобиля;
- подключить сжатый воздух к штуцеру (не более 10 МПа), при необходимости отрегулировать давление подаваемого воздуха;
- вращать стартером двигатель автомобиля, контролировать качество искрообразования в смотровых окнах приспособления (перед проверкой отключить электробензонасос) ;
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

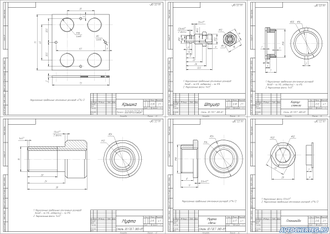

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
