Разрядник для свечей зажигания
Разрядник для свечей зажигания

Разрядник для свечей зажигания

Артикул: 1578
660 руб.
В корзину

Приспособление предназначено для проверки свечей зажигания, снятых с автомобиля. Принцип действия приспособления основан на контроле качества искры под давлением, имитирующем работу в условиях реального двигателя.

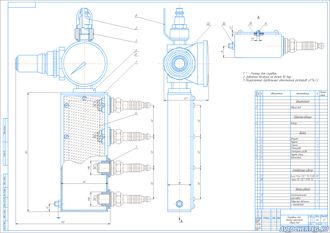

Основу приспособления составляет корпус 1, выполненный из листовой стали толщиной 2 мм. Корпус сварной. Сверху корпуса устанавливается блок подготовки воздуха, состоящий из манометра и редуктора 12. Крепление блока подготовки воздуха происходит через планшайбу 5 и стопорную шайбу 6. Сжатый воздух, имитирующий давление в конце такта сжатия, подается через штуцер 2 и муфту 3. К муфте 3 крепиться кронштейн 8, служащий для подвеса приспособления при работе на нем в подкапотном пространстве.

Передняя часть корпуса 1 – прозрачная, выполненная из оргстекла 4. Уплотнение стекла происходит через прокладку 11. Стекло крепиться к корпусу винтами 9.

Свечи зажигания вкручиваются в муфты 7.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
