Стенд испытания гидроусилителя КамАЗ
Стенд предназначен для проверки гидроусилителей рулевого управления автомобилей КамАЗ, его комплектуют приспособлениями и принадлежностями для установки и испытания указанных агрегатов.
Стенд состоит из системы нагружения гидроусилителя, установочного кронштейна 1, электрооборудования, гидросистемы, основания 17.
Гидросистема включает расходный бак 2 с сетчатым фильтром, шестеренный насос 3 с бачком, масляный фильтр 4 тонкой очистки, манометр с регулятором давления 5, измерительный бачок 6, манометр 7, три крана 8 различного исполнения, трубопроводы высокого 9 и низкого 10 давления.
Система нагружения состоит из гидроцилиндра 11 двустороннего действия. Обе плоскости гидравлического цилиндра сообщаются между собой трубопроводом 14 с краном 13. Кран 13 позволяет изменять гидравлическое сопротивление при протекании жидкости из одной полости цилиндра в другую, тем самым давая возможность изменять нагрузку на шток испытуемого гидроусилителя. Обе полости цилиндра снабжены манометрами 12, по показаниям которых проверяют величину усилий на штоке.
Электрооборудование включает электродвигатель 15, магнитный пускатель с кнопочной станцией 16.
Стенд комплектуют динамометром-люфтомером К402.
Описание к чертежу | Полное описание к чертежу |

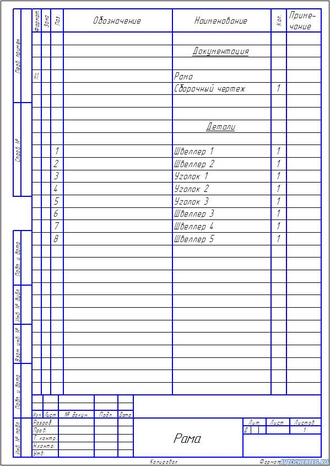

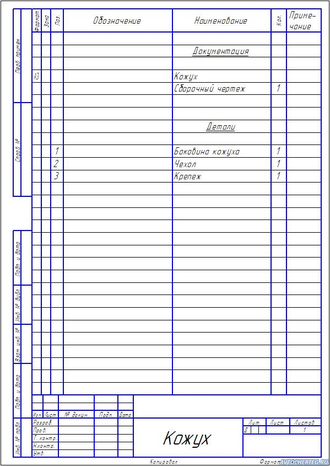

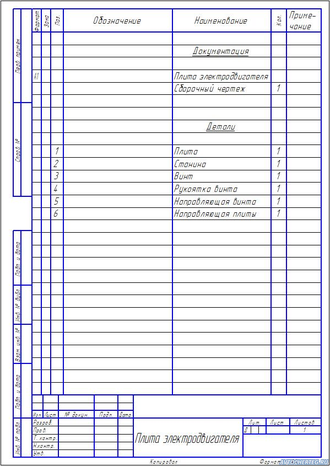

Спецификация к сборочному чертежу | есть |

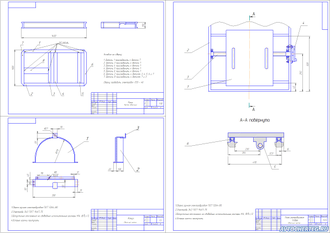

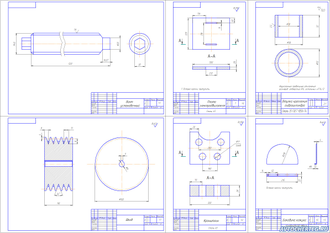

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
