Стенд для проверки вязкостных муфт CAT
Стенд для проверки вязкостных муфт CAT
Стенд для проверки вязкостных муфт CAT
Стенд для проверки вязкостных муфт CAT

Стенд для проверки вязкостных муфт CAT

Артикул: 685
770 руб.
В корзину

Стенд предназначен ля проверки вязкостных муфт системы охлаждения автомобиля. Стенд стационарный, имеет привод от электродвигателя.

Характеристика:

Габаритные размеры, мм – 2000х1160х1170

Масса, кг – 200

Мощность привода, кВт - 20

Обороты привода, об/мин – 1000

Нагреватель – строительный фен

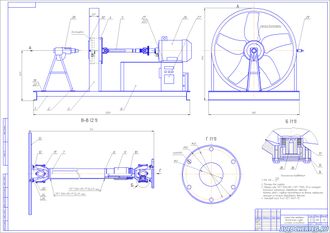

Стенд состоит из станины 1, на которой размещены: стойка нагревателя 2, стол 6, стойка кожуха вентилятора 3. В стойке кожуха3 смонтирован редуктор 4, который соединяется с электродвигателем 26 через приводной вал 5, представляющего собой доработанную конструкцию карданного вала ГАЗ.

Приводной вал 5 состоит из вилок 11 и 12, фланцев 10 и 13, вала 7, шлицевой втулки 8, гайки 9, крестовин 18, колец крестовин 17 и стаканов 16. Корпуса вилок закрыты крышками 14 с пружинными шайбами 15.

На стойке нагревателя 2 размещен строительный фен 28. Преобразование вращения двигателя происходит через частотный преобразователь 27, объединенного с блоком управления. Контроль температуры нагрева происходит при помощи обыкновенного мультиметра, имеющего выносной термодатчик (термопара) 29.

Описание к чертежу Описание с краткими расчетами

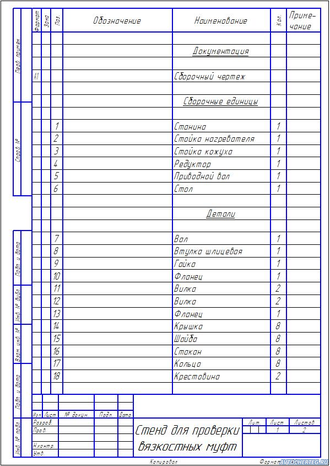

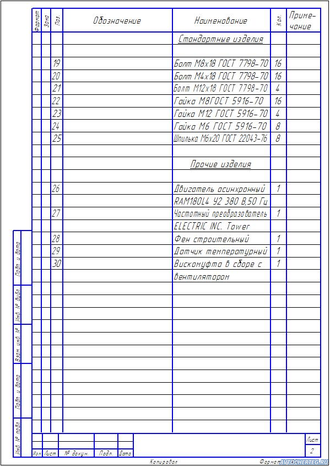

Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
