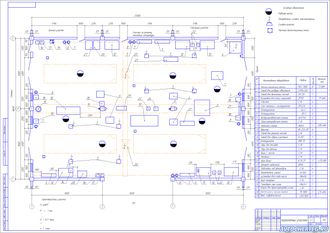

Агрегатный участок скачать планировку

Артикул: 1459

Агрегатный участок

390 руб.

Артикул: 1459

Данный участок предназначен для разборочно-сборочных, моечных, ремонтно-восстановительных и контрольных работ по двигателю, коробке передач, рулевому управлению, передним и задним мостам, и другим агрегатам и узлам, снятым с автомобиля для ТР, а также для станочно-механических работ.

Описание

№	Наименование оборудования	Модель	Кол.	Габарит-ные размеры, мм	Площадь		Стоимость
№	Наименование оборудования	Модель	Кол.	Габарит-ные размеры, мм	ед.	Общ.	ед.	Общ.
1	Мобильный автомобильный подъемник	MCS 7500	8	600х400	0,24	1,92	95000	760000
2	Стенд для разборки двигателя	ТСМН-250	1	1000х800	0,8	0,8	15000	15000
3	Стенд для демонтажа мостов	2Н-135	1	1100х900	1	1	7500	7500
4	Установка для мойки агрегатов	2М112	1	1800х2000	3,6	3,6	35450	35450
5	Стеллаж	С/И	4	700х3000	0,21	0,21	1200	4800
6	Стол тележка с инструментом	UF6226	4	500х400	0,2	0,2	3000	12000
7	Огнетушитель	ОП-5	5	200х200	0,02	0,1	1000	5000
8	Огнетушитель	ОУ-5	5	200х200	0,02	0,1	1000	5000
9	Воздухораздаточная колонка	AirD Pro	2				5300	10600
10	Транспортировочная телега	С/И	1	1500х500	0,75	0,75	800	800
11	Заточной станок	3К833	1	300х150	0,045	0,045	4340	4340
12	Верстак	ВС-223-ЭП	6	1740х600	1,044	6,264	5230	41840
13	Стенд для ремонта мостов	С/И	1	3136х1400	4,4	4,4	12000	12000
14	Стенд для сборки сцепления	Р-207	1	500х500	0,25	0,25	15300	15300
15	Огнетушитель	ОВП70	1	400х400	0,04	0,04	2000	2000
16	Ларь для отходов	С/И	2	400х400	0,16	0,32	300	600
17	Ларь для ветоши	С/И	2	400х400	0,16	0,32	300	600
18	Ящик с песком	С/И	4	600х600	0,36	0,36	200	800
19	раковина	С/И	1	500х500	0,25	0,25	400	400
20	Кран балка	К/Б-25	2				15000	30000
21	Домкрат подкатной	ДП 40	2	800х300	0,24	0,48	12000	24000
22	Подставка под автомобиль	С/И	4	400х400	0,16	0,64	800	3200
23	Нагнетатель смазки	Сн-563	1	450х450	0,2	0,2	12000	12000
24	установка для слива масла	СИн456	1	650х650	0,42	0,42	16500	16500
25	Щит пожарный	С/И	1				1000	1000
26	Гайковерт гаек колес	СИн243	1	1100х829	0,91	0,91	12500	12500
27	Телега для транспортировки колес	С/И	1	1100х925	1	1	7000	7000
28	Стенд для проточки тормозных барабанов	TR 1500	1	800х500	0,4	0,4	36500	36500
29	Пресс гидравлический	СОРс1500	1	500х1200	0,6	0,6	19500	19500
					∑27,53		∑1094890

Характеристики

Описание к чертежу	Описание отсутствует
Экспликация оборудования	есть
Площадь производственного участка	486 кв.м.
Формат основного чертежа	А1
