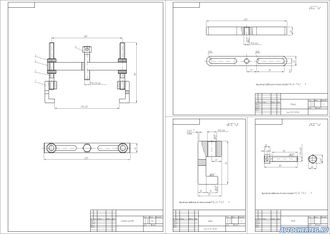

Съёмник шкивов многофункциональный применяется для проведения таких съёмных работ, как снятие руля, шкивов, шкивов коленчатого вала, распределительных шестерней и многих других. В архиве сборочный чертеж и деталировка.
Съёмник шкивов многофункциональный применяется для проведения таких съёмных работ, как снятие руля, шкивов, шкивов коленчатого вала, распределительных шестерней и многих других. В архиве сборочный чертеж и деталировка.
Описание устройства и работы конструкции.
Конструкция съемника обеспечивает регулировку ширины захвата в зависимости от диметра снимаемого шкива. Регулировка ширины захвата обеспечивается изменением положения шпилек 3 в планке 5. Фиксация заданной ширины захвата обеспечивается контргайками 3. С их помощью можно также установить глубину захвата.
Захват шкива обеспечивается зацепами 1.
Непосредственное снятие шкива осуществляется вращением винта 4.
Правила эксплуатации и обслуживания.
- при работе со съемником допускаются только лица, прошедшие инструктаж по технике безопасности;
- съемник устанавливать и применять только для выпрессовки шкивов;
- выпрессовку производить постепенно увеличивая напряжение вращением винта; если выпрессовка затруднена, необходимо вращать винт ступенчато: создать нагрузку, а после слегка отпустить, продолжая таким образом выпрессовку до полного снятия шкива с вала;
- избегать перекоса съемника во время работы;
- периодически следить за состоянием всех резьбовых соединений;
- при обнаружении неисправных деталей их заменить;
- не реже одного раза в год смазывать трущиеся детали смазкой Литол 24 ГОСТ8581-88;
Описание к чертежу
|
Описание с краткими расчетами |
Спецификация к сборочному чертежу
|
есть |
Деталировка к сборочному чертежу
|
есть |
Формат основного чертежа
|
А2 |
