Съемник втулок рессор. Газель
400 руб.

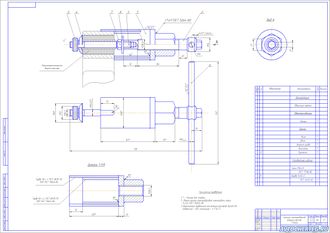

Представленный съемник предназначен для выпрессовки резино-металлических втулок (сайлент-блоков) проушин рессор автомобиля ГАЗель. В архиве сборочный чертеж, деталировка, технологическая карта. В архиве сборочный чертеж, деталировка, технологическая карта.
Приспособление состоит из силового корпуса 1, который размещается непосредственно на рессорном ухе. Корпус 1 – это сварная конструкция из обрезок труб и шестигранника, в котором нарезана метрическая резьба М28х1. Внутри корпуса 1 вращается винт 2, благодаря которому осуществляется выпрессовка втулок. Вит 1 имеет рукоятку 6. Сама рессорная втулка центрируется относительно корпуса 1 приспособления штоком 3, который ввинчивается в винт 2 и закрепляется при помощи гайки 7 и шайбы 8. Шайба 8 несет в себе подстраховочный характер. В случае если втулка резко «выстреливает» из уха рессоры, то она не дает винту 2 соскочить из корпуса 1 и повредить его внутреннюю резьбу. На шток 3 крепится упорная шайба 4 и фиксируется фиксатором 5.
| Описание к чертежу | Описание с краткими расчетами |
| Спецификация к сборочному чертежу | есть |

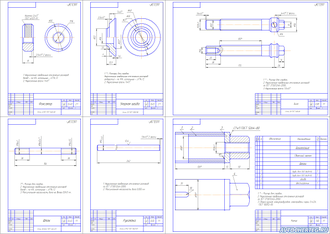

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
