Данное приспособление предназначено для выпрессовки подшипников из корпусных деталей. В частности – подшипников, обычным съемником который снять невозможно. Например – подшипник коленчатого вала.

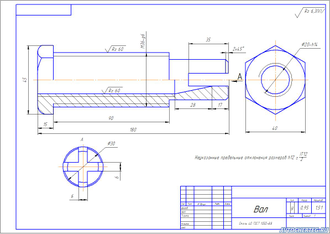

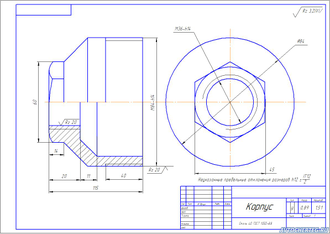

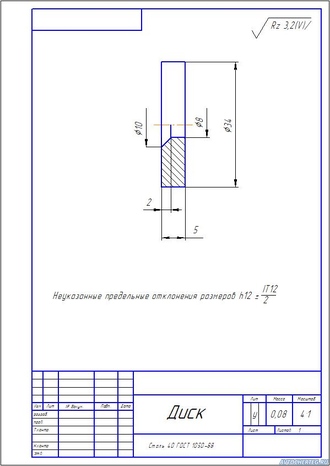

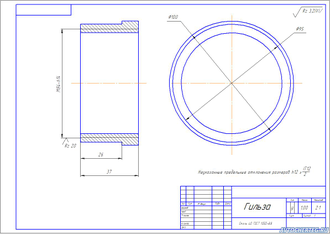

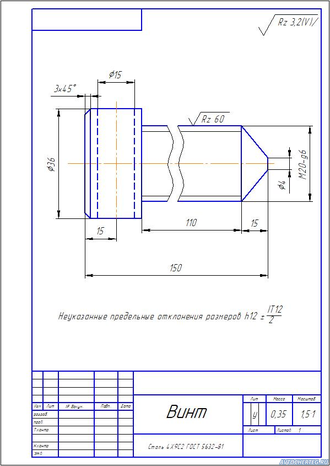

Основной частью приспособления являются корпус 1 и гильза 3. Эти две части являются основными благодаря тому, что на них ложится основная нагрузка при выпрессовки подшипников. Гильза 3 к тому же является упором. Вал 2, вращающийся в корпусе 1 зажимает подшипник за внутреннее кольцо. Конец вала 2 – разрезной. В валу 2 вращается винт 5, имеющий конусное окончание и благодаря которому вал 2 разжимается. Вращение винта 5 происходит при помощи рукоятки 4, перемещение которой ограничивается диском 6 и винтом 7.
Работа с приспособлением состоит в следующем: вращением гильзы на корпусе добиваются оптимального положения приспособления относительно снимаемого подшипника. Вращением вала 2 во внутреннее кольцо подшипника вводится конец вала, после чего, вращая рукоятку приспособления, вкручивают винт, чем и зажимают подшипник на приспособлении. Далее вращают корпус приспособления и извлекают подшипник из корпуса.
|
Описание к чертежу
|
Краткое описание без расчетов |
|
Спецификация к сборочному чертежу
|
есть |
|

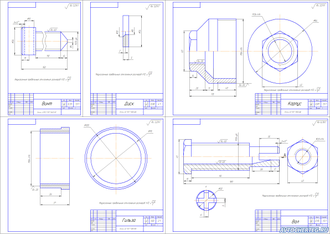

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
