Съемник предназначен для снятия подшипников с коленчатого вала компрессора автомобиля МАЗ. Конструкция съемника – механическая, без применения специальных устройств (гидравлики или пневмоцилиндров).
Съемник предназначен как для спрессовки переднего подшипника, так и для снятия заднего подшипника. Конструкция съемника имеет съемную оправку, которая и обеспечивает надежную установку приспособления на коленчатый вал компрессора.

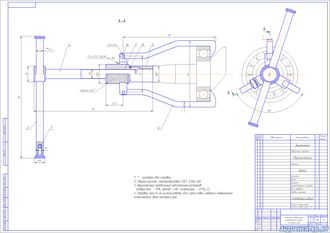

Съемник состоит из ступицы 1, спицы которой расположены под углом 1200. К спицам ступицы 1 крепятся через оси 6 захваты 4.
Ступица 1 имеет центральное резьбовое отверстие, в котором перемещается основной винт 1. Вращение винта 1 обеспечивается рукоятью 2, которая имеет пробку 7 для удержания рукояти в винте 3.
Ступица 1 имеет съемную оправку 5, которая служит для надежной установки и работы съемника при снятия подшипника со стороны шкива. Оправка 5 фиксируется на ступице 1 пружиным кольцом 8.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|

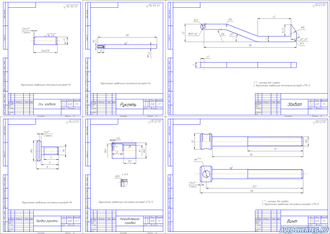

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
