Универсальный съемник 801.01.00
Универсальный съемник 801.01.00

Универсальный съемник 801.01.00

Артикул: 575
440 руб.
В корзину

Съемник 801.01.000 предназначены для качественной разборки и сборки отдельных узлов и агрегатов при ремонте и техническом обслуживании автомобилей в условиях автотранспортных, ремонтных предприятий и станций технического обслуживания автомобилей.

Описание Характеристики

Основное назначение съемника – снятие зубчатых колес и противовесов коленвала и зубчатого колеса распредвала.

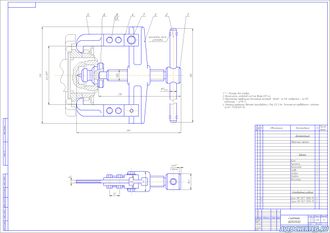

Съемник состоит из кронштейна 3, в котором вращается винт 1 с рукояткой 2. Установка и фиксация съемника на детали производится захватами 5, которые через скобы 4 крепятся на кронштейне 3. Положение захватов – регулируемое с фиксацией специальным винтом 7.

Упор винта 1 к детали производится через оправку 6.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

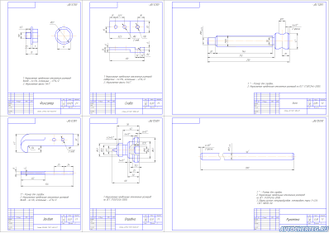

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
