Съемник шкива коленчатого вала ГАЗ
деталировка съемника

Съемник шкива коленчатого вала ГАЗ

Артикул: 412

450 руб.

В корзину

Основным назначением съемника является выпрессовка шкивов и ступиц коленчатого вала двигателя.

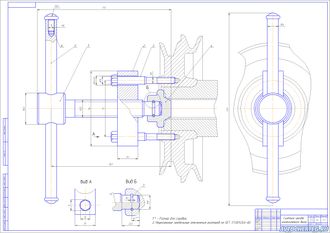

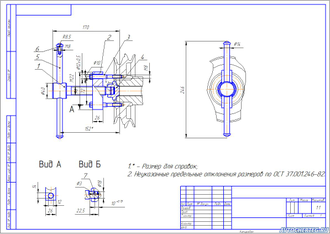

Основные элементы съемника это корпус 2 и винт 1. Винт 1 при вращении оказывает давление на цапфу 4, которая упирается в коленчатый вал двигателя. Выпрессовка шкива или ступицы происходит благодаря захватам 3, которые вкручиваются в технологические резьбовые отверстия шкива. Вращение винта 1 производится при помощи рукоятки 5, на концах которой ввинчены ограничители 6.

Приводится расчет нагруженной части съемника.

Описание к чертежу Описание с краткими расчетами

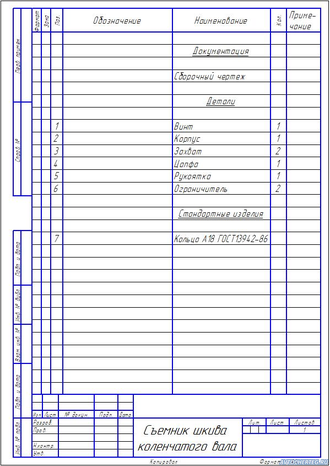

Спецификация к сборочному чертежу есть

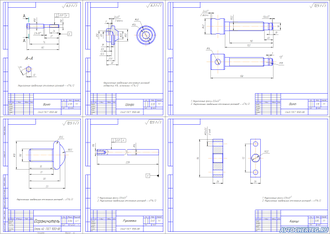

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
