Артикул: 441
600 руб.
Конструкция съемника предназначена для выпрессовки гильз цилиндров из блока при ремонте двигателя грузового автомобиля.

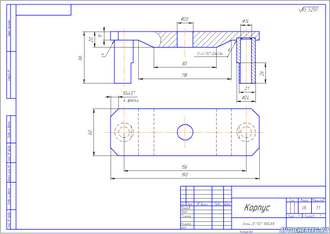

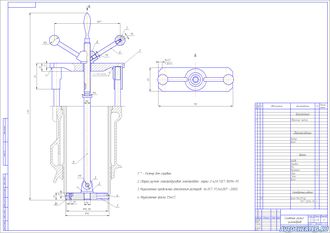

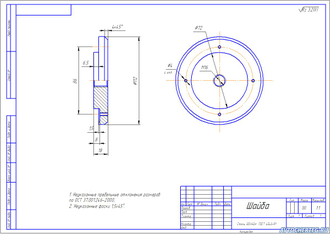

Съемник состоит из корпуса 1, который устанавливается на шпильки крепления головки блока цилиндров, винта 9, через который передается усилие при выпрессовке гильзы. На одном конце винта 9 устанавливается винт 2, представляющий собой шарнир с осью 5. Этот шарнир крепится к шайбе 3 с оправкой 4. Оправка 4 подбирается под конкретный размер гильзы.
Вращением корпуса 8 за рукоятки 6 с упорами 7 производят выпрессовку гильзы.
|
Описание к чертежу
|
Краткое описание без расчетов |
|
Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
Комментарии
Добавить комментарий
Все чертежи в Компасе
Винт, даже на скриншоте видно, в спецификации
Номера позиций деталей, указано в спецификации
