Приспособление для закрепления гильз
Приспособление для закрепления гильз
Приспособление для закрепления гильз

Приспособление для закрепления гильз

Артикул: 302

350 руб.

В корзину

Для установки, центрирования и закрепления на столе расточного станка используют приспособления с пневмоприводом. Корпус приспособления состоит из нижней плиты 1 к которой на стойках 2 крепиться верхняя плита 3.


В корпус приспособления между верхней и нижней плитой встроен диафрагменный привод  (тормозная камера) 4 , на верхней плите винтами закреплен стакан 6 в котором на двух кольцах 8 и 9 с конусными поверхностями установлена цанга 7. Гильза цилиндров подлежащая обработке устанавливают внутрь цанги и затем включают пневмопривод,  усилие пневмопривода передается на нижние концы Г-образных рычагов 5 закрепленных на стакане 6, при этом верхние концы этих рычагов давят на кольцо 8, в результате чего цанга 7 сжимается, надежно закрепив гильзу. Для извлечения гильзы из приспособления после обработке служит рычаг 10 закрепленной на верхней части стакана.

Пневмопривод питается сжатым воздухом от заводской сети.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

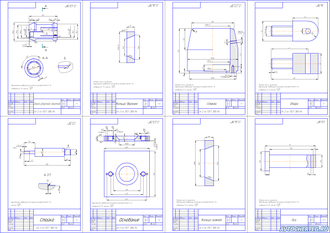

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
