Стенд для ремонта ДВС ЯМЗ 234
Стенд для ремонта ДВС ЯМЗ 234

Стенд для ремонта ДВС ЯМЗ 234

Артикул: 1477

700 руб.

В корзину

      Стенд для ремонта двигателя предназначен для выполнения ремонтных работ по двигателю, который снят с автомобиля. Стенд позволяет поворачивать двигатель вокруг оси коленчатого вала что открывает доступ к нижней части мотора. Габариты стенда позволяют установить мотор так что открывается свободный доступ к передней и задней частям двигателя. Привод от червячного редуктора позволяет с легкостью поворачивать двигатель закрепленный в стенде и не требует дополнительной фиксации.

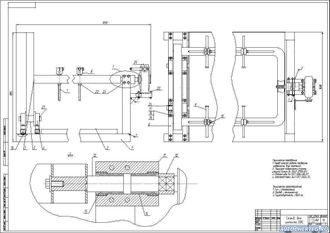

Стенд состоит из основания (1) сваренного из профилированного метало проката, поддона (2), рама с колесом(3), корпусов подшипника(4), роликов(5). Поперечин(6), винт зажима(7), зажимов(8), поводков(9), муфты(10), корпуса вала(11), валов(12), план гайка(13), втулка(14), и стандартных крепежных элементов.

Двигатель снятый с автомобиля кранбалкой поднимается и располагается мотор в области рамы (3), выполняется регулировка винтов (7) и зажимов (8) так чтобы поводки (9) находились соосно со штатными отверстиями крепления подушек двигателя. После выполнения всех расстановок производится протяжка крепежных элементов и двигатель отсоеденяется от кранбалки.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

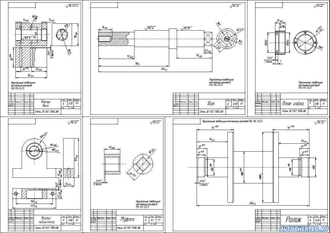

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
