Стенд для разборки - сборки двигателя
Краткая техническая информация :
Максимальный угол оборота 360 градусов
Габаритные размеры Д*Ш*В = 2175*1050*1410мм.
Привод -ручной
Стенд стационарный.

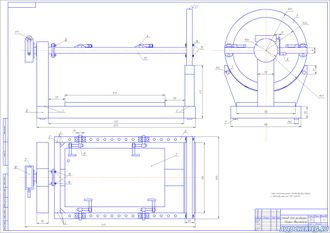

Стенд для разборки - сборки двигателя состоит из: опоры стенда 1 на которую крепится рамы стенда 8, смонтирован редуктор 10 приводящим во вращение рукояткой 9 , для вращения рабочих балок 6 крепимая с другой стороны опорным кольцом 5 вращающемся при помощи роликов 3.
Двигатель крепится при помощи телескопических адаптеров 11 регулируемых по длине и углу крепления. Крепящихся к балкам при помощи крепления 4 с помощью двух болтов.
Данный стенд устроен так , что при установки двигателя в телескопические адаптеры 11 на рабочие балки 6 поворачивается вращением тихоходного вала червячного редуктора 10 в положение наиболее удобное для работы. он крепится к рабочим балкам приводимые в движение при помощи редуктора. Редуктор соединен с траверсой площадка 12. С противоположной стороны рабочих балок жестко закреплена с опорным кольцом 5. Кольцо опирается на четыре ролика 3, закрепленных в раме 8. Вращая рукоятку по часовой стрелке производится вращение двигателя до определенного угла.
|
Описание к чертежу
|
Описание с краткими расчетами |
|

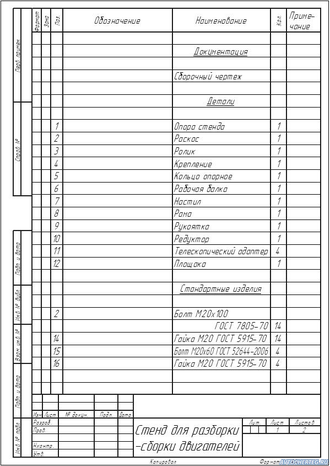

Спецификация к сборочному чертежу
|
есть |
|

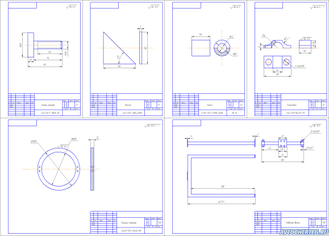

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
