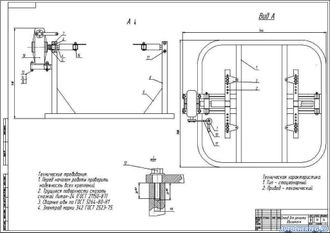

Стенд для ремонта двигателя
Стенд для ремонта двигателя

Стенд для ремонта двигателя

Артикул: 710

400 руб.

В корзину

Стенд для ремонта двигателя служит для выполнения разборочно сборочных работ на агрегате снятом с автомобиля. Стенд позволяет закрепить двигатель через штатные крепежные отверстия мотора и позволяет вращать его вокруг перпендикулярной оси коленчатого вала что открывает свободный доступ к кривошипно шатунному и газораспределительному механизма и значительно упрощает выполнение ремонтных и разборочно сборочных работ.


Стенд состоит:

1

НАТТ КП 0300001

основание

2

НАТТ КП 0300002

рама

3

НАТТ КП 0300003

ушко

4

НАТТ КП 0300004

вал

5

 НАТТ КП 0300005

муфта

6

НАТТ КП 0300006

втулка

7

НАТТ КП 0300007

контргайка

8

НАТТ КП 0300008

стойка

9

НАТТ КП 0300009

ребро

10

НАТТ КП 0300010

ручка

11

НАТТ КП 0300011

рукоятка

12

НАТТ КП 0300012

болт

СТАНДАРТНЫЕ ИЗДЕЛИЯ

13



Болт М12*80

14



Гайка М12ГОСТ 5915-70

15



Шайба Д12

16



Болт М12*60 ГОСТ 7798

17



Болт М12*160 ГОСТ 7798

18



Редуктор червячный



Установите двигатель на рамы 2 стенда и прикрутите ушки 3 к посадочным опорам двигателя. Для проворачивания мотора вокруг оси стенда вращайте рукоятку 11 червячного редуктора 18.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1

Артем

Есть ли общий вид без разреза в этом чертежи если нет моежете подсказать стенд с разрезом общий вид и деталировка

Комментировать
Алексей Латышев

Здравствуйте! У нас все чертежи с разрезами, общих видов нет.
