Отделение по ремонту двигателей

Отделение по ремонту двигателей

Артикул: 620
220 руб.
В корзину

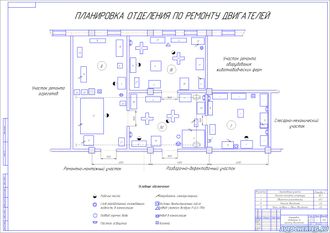

Представлен планировочный проект отделения по ремонту двигателей. В архиве - спецификация всего оборудования.


Основное технологическое оборудование участка составляют следующие стенды. Универсальный стенд для разборки и сборки двигателей ОПР-989 имеет крестообразную опору и поворотное устройство для установки двигателей в различное положение. На стенде может производиться сборка двигателей при вертикальном положении блока цилиндров, картером вверх или вниз и при горизонтальном положении. В центре основания-крестовины смонтирована вертикальная ось, на которую свободно надета поворотная труба. На верхней части трубы расположен горизонтальный вал поворота с двумя корпусными гнездами для хвостовиков съемных плит, к которым прикрепляют блоки цилиндров ремонтируемых двигателей. Для поворота установленного двигателя служит двухступенчатый (червячный) редуктор с ручным управлением. На стенде двигатель можно поворачивать на 360° и стопорить в четырех положениях. Двигатель крепится к съемным плитам, в которых имеются отверстия для закрепления двигателей различных марок или коробок передач.

Экспликация оборудования есть
Площадь производственного участка 160 кв.м.
Формат основного чертежа А1

Тематические чертежи
