Установка для сбора масла

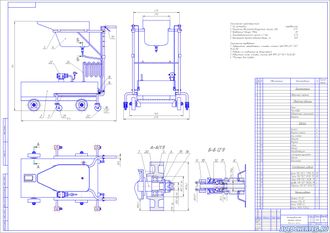

Конструкция установки состоит из двух основных элементов: подвижной рамы 1 и передвижного маслобака 2. Эти два элемента могут состыковываться друг с другом при простое или транспортировке, а также – разъединяться при работе (выполнении ТО). На подвижной раме 1 закреплены поворотные кронштейны 3, на которых установлена воронка 4 для сбора масла.

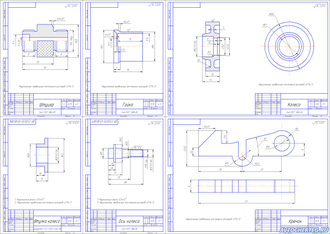

Воронка 4 соединена с маслобаком 2 гибким шлангом 24. При этом данный шланг легко и быстро разъединяется при помощи быстросъемного устройства, состоящего из: штуцера 8, корпуса 11, направляющей 12, гайки 10 и втулки 9.

Маслобак 2 и рама установки 1 передвигаются при помощи колес, при этом: рама передвигается на покупных колесах 21 и 22, обеспечивающих легкий вес и простоту конструкции, а маслобак, как самый нагруженный сборочный узел передвигается на колесах 5. При этом колесный узел состоит из осей колес 7, втулок колес 6, подшипников 20.

Откачивание масла из маслобака 2 осуществляется при помощи вакуумного насоса 23. Данную операцию проводят после заполнения маслобака 1 отработанным маслом. Объем маслобака составляет 40 л (0,04 куб.м).
