Устройство предназначено для использования в гаражах и на станциях технического обслуживания, осмотра, ремонта для слива отработанного масла из двигателей, коробок передач, раздаточных коробок, передних и задних мостов автомобилей, грузовых автомобилей, тракторов, комбайнов и прочей техники.

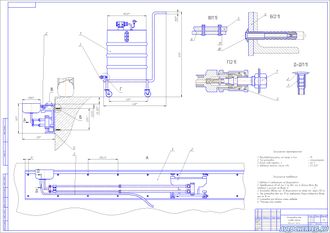

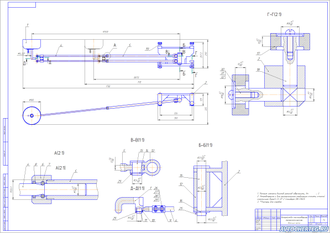

Устройство слива масла представляет собой установленную на направляющий швеллер 4 каретку 5 на которой шарнирно запреплены удлиняющиеся штанги 6 на конце которых расположена воронка 7. Направляющий швеллер должен крепиться сверху к металлической реборде ямы 2, а с низу в бетон дюбель-гвоздями. Воронка 7 соединена шлангом через быстросъёмную муфту 8 с бочкой 9 расположенной на тележке 12. в бочке имеется смотровое стекло 11 для контроля уровня масла. Откачка происходит благодаря вакуумному насосу 10.
|
Описание к чертежу
|
Полное описание к чертежу |
|

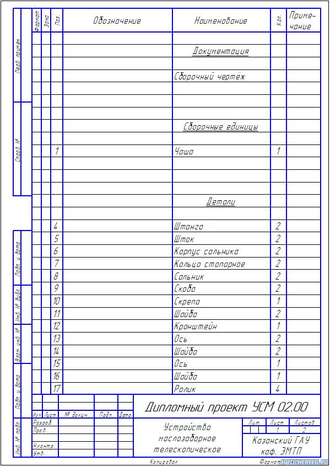

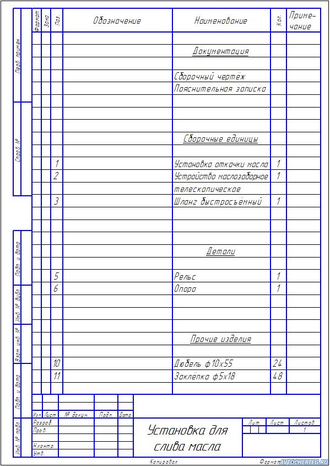

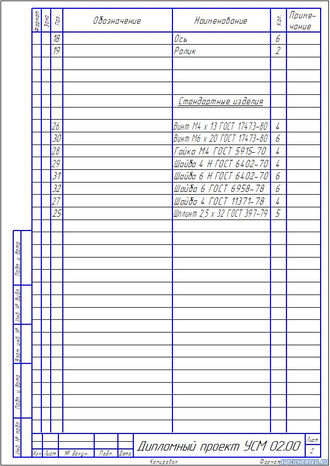

Спецификация к сборочному чертежу
|
есть |
|

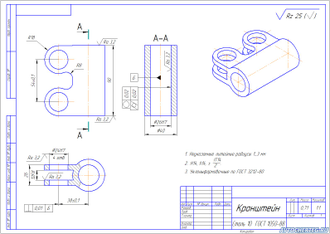

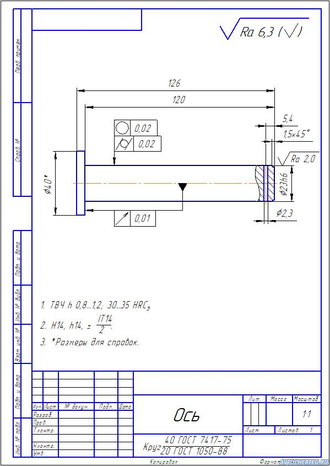

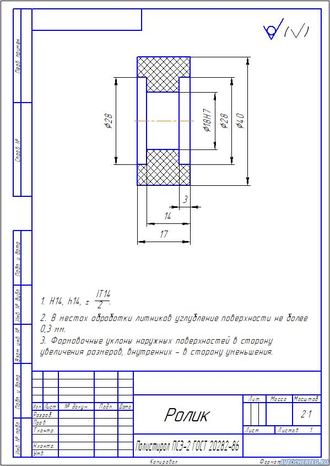

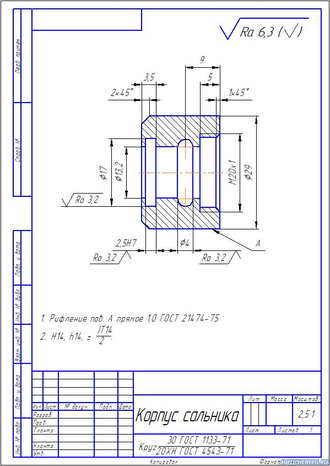

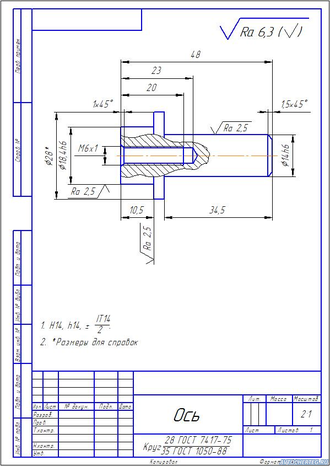

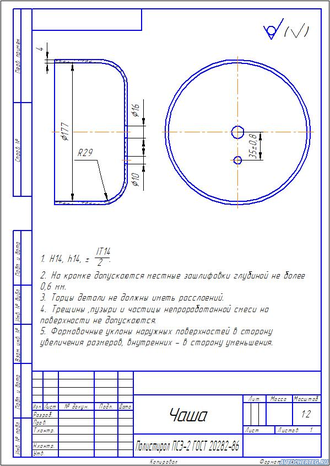

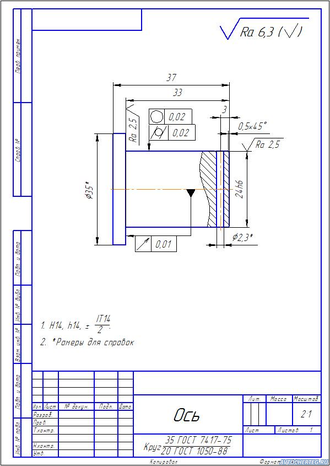

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
