Захват бочек чертеж
Захват бочек

Захват бочек

Артикул: 683

550

Спроектированное приспособление является дополнением к электротельферу и служит для захвата и удержания бочек с маслами при их погрузке, разгрузке или перемещению.

Приспособление механическое, работающее по принципу складывающихся «ножниц». Предназначено для бочек вместимостью от 200 о 250 литров (ГОСТ 13950)

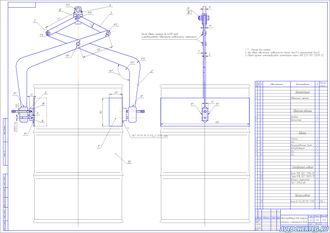

Приспособление состоит из двух захватов 1 и кронштейнов 2.
Захваты 1 соединены с кронштейнами 2 через направляющие 6 и регулировочные винты 5. Такое конструктивное исполнение позволяет регулировать ширину захвата для бочек различных емкостей.

Кронштейны 2 соединены друг с другом через ось 8. Они также соединены и с планками 3. Соединения все подвижные и образуют конструкцию, напоминающую ножницы. Такая конструкция является замозажимной при транспортировке груза. С тельфером (цепь, крюк) приспособления соединяется через ухо 4.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

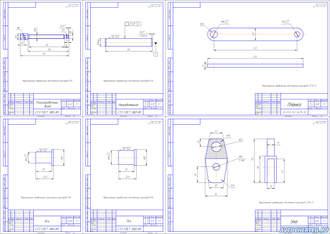

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
