Стенд для проверки датчиков давления масла
Стенд для проверки датчиков давления масла

Стенд для проверки датчиков давления масла

Артикул: 354
600 руб.
В корзину

С целью повышения производительности труда при текущем ремонте двигателя (в частности системы смазки), необходимо быстро определить рабочее состояние датчика давления масла. Для этого применяется следующее приспособление, рассматриваемое в данном дипломном проекте.



Конструкция приспособления выполнена в виде прибора и размещается на столе. Оно состоит из следующих основных узлов и деталей. Двух стоек (1,25), на которых крепится плита (5). На плите расположены проверяемый датчик давления масла (7), кран (4), соединяющий магистраль с регулятором давления (18) и дроссель (14), необходимый для более точного регулирования создаваемого давления. Панели (8) с манометром (9), показывающим величину создаваемого давления и указателем давления (15), показывающим показания с датчика давления масла. Электропитание приспособление получает от аккумуляторной батареи, расположенной под столом, а сжатый воздух подаётся из магистрали.

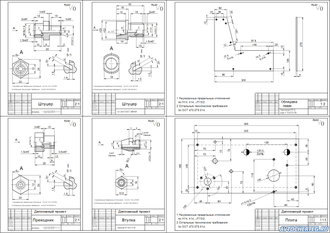

Описание к чертежу Полное описание к чертежу
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
