Представляемый масло отсасывающий аппарат ( декомпрессионная установка ) состоит из: малогабаритного вакуумного насоса, тары для сбора отработавшего масла, представляющий собой бак, воздухопровода, шланга для удаления отработавшего масла, вакуумметра, трех кранов и тележки, на которой все установлено.
Принцип действия установки. Масло удаляется методом откачки из ДВС в бак установки, давление в котором ниже атмосферного (т.е. поток масла определяется разностью давлений в приемнике масла и внешним давлением). Необходимое давление в масло приемнике создается вакуумным насосом. Процесс откачки в насосе основан на механическом всасывании и выталкивании газа вследствие периодического изменения объема рабочей камеры. Сжимаемый воздух последовательно проходит через рабочий блок и масленый бак, проходя через фильтр, очищается от паров масла. Насос откачивает воздух из бака сборника отработавшего масла, достигнув определенного давления, магистраль соединяющая маслобак и насос перекрывается, затем отключается насос. После чего, вставляется шланг с насадкой в отверстие для щупа, открывается кран откачивающей магистрали и за счет разности давлений масло всасывается в бак. По окончанию всасывания перекрывается кран.
|

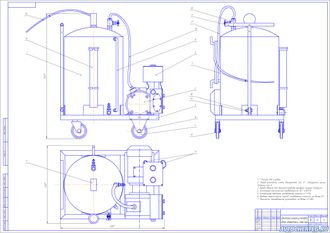

Описание к чертежу
|
Полное описание к чертежу |
|

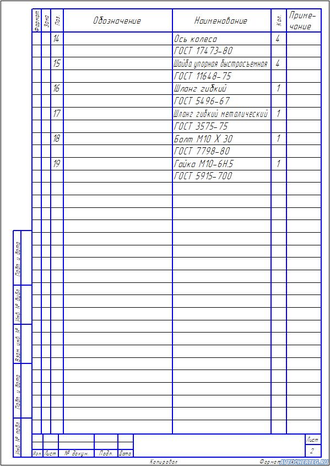

Спецификация к сборочному чертежу
|
есть |
|

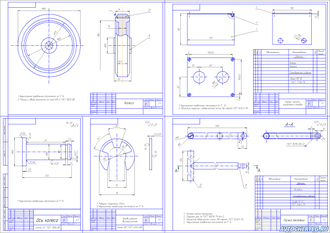

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
