Устройство для сбора масел
Устройство для сбора масел
Устройство для сбора масел
Устройство для сбора масел
Устройство для сбора масел

Устройство для сбора масел

Артикул: 676

500 руб.

В корзину

Основное назначение устройства- сбор отработавших масел с агрегатов автомобиля (двигатель, КПП, раздаточная коробка, ведущие мосты). Устройство представляет собой перекатную тележку с приемником для масел объемом 30 литров.

Характеристика:

Габаритные размеры, мм  - 1200х600х395

Масса, кг – 47

Объем приемного бака, л – 30

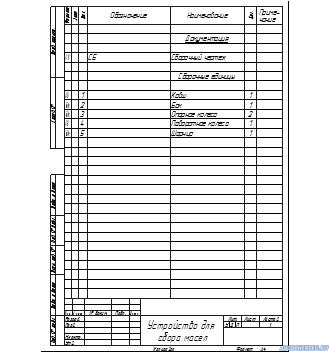

Основной элемент приспособления – это бак 2, являющийся несущим элементов всей конструкции. К баку крепятся две пары колес: опорные колеса – 3 и поворотные колеса 4.

Сбор масла производится через ковш 1, а подача масла в бак, а также передвижение ковша  вверх или вниз осуществляется через шарнир 5.

Поворотные колеса состоят из корпуса 4, крышек 3, вилки 2 и колеса 1. Колесо вращается на оси 7 и подшипниках 10, 11. Шарнирное соединение обеспечивается валом 6 и кольцом 5.

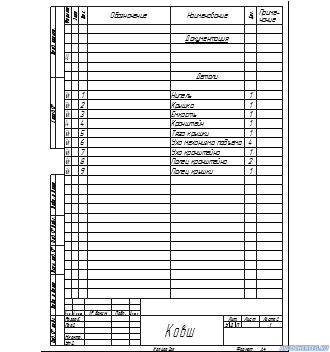

Ковш состоит из емкости 3 с кронштейном 4, механизма подъема, в который входят тяга крышки 5, уха тяги подъема 6 и уха кронштейна 7, пальцев 8 и 9, а также ниппеля 1 и крышки 2.

Устройство простое в конструкции и обслуживании. Тележку с баком передвигают в необходимое место, подставляют ковш под сливное отверстие агрегата и сливают масло. Для перемещения масла из ковша в бак, ковш понимают на уровень, выше бака и дают маслу стечь в сам бак. При этом ниппель не позволяет обратный току масла.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1

Нет комментариев

Добавить комментарий
