Приспособление для выпрессовки гильз цилиндров
Приспособление для выпрессовки гильз цилиндров

Приспособление для выпрессовки гильз цилиндров

Артикул: 695

450 руб.

В корзину

Разработанное приспособление предназначено для выпрессовки гильз из блока цилиндров. В архиве: сборочный чертеж, деталировка и описание конструкции. Все необходимые спецификации прилагаются.


Приспособление состоит из основания (1) к которому болтами прикреплена  вставка с резьбой (11). Также к основанию крепятся два упора(2). Во вставку ввинчивается выжимной винт (14) с наружной и внутренней резьбой по внутренней резьбе перемещается разводной винт (6).  При вращение этого винта перемещается верхняя крестовина (9) разводит или, сводит крюки (8).

Установите приспособление  для выпрессовки гильз на блок цилиндров так чтобы два упора (2) надёжно упирались в блок. Установите разводной винт (6) так чтобы крюки (8) полностью прижимались к нижней кромке гильзы. Зафиксируйте положение разводного винта (6) регулировочными гайками (3). Выжимной рукоятью (12) выпрессуйте гильзу из бока цилиндров.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

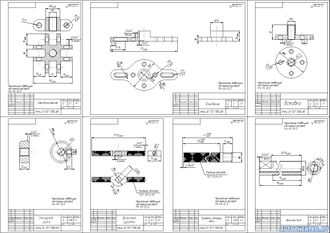

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
